这次聊聊Z690主板。
Z690主板是最先发布的，因为Alder Lake 12代酷睿处理器支持DDR5、PCIe 5.0，新的主板芯片组变化也是比较大的！

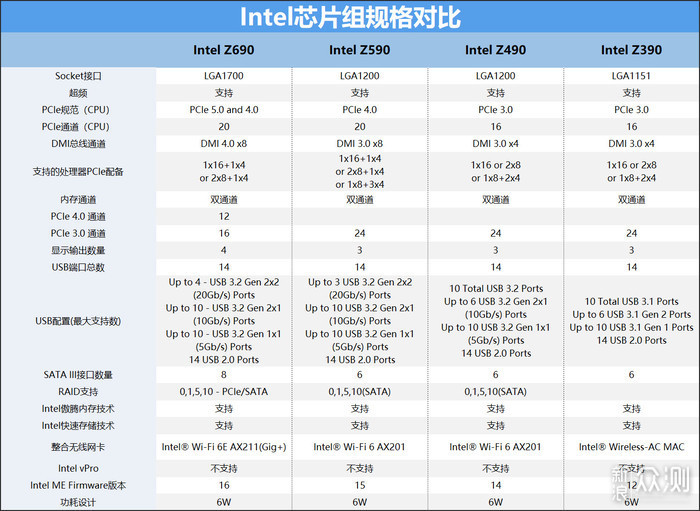

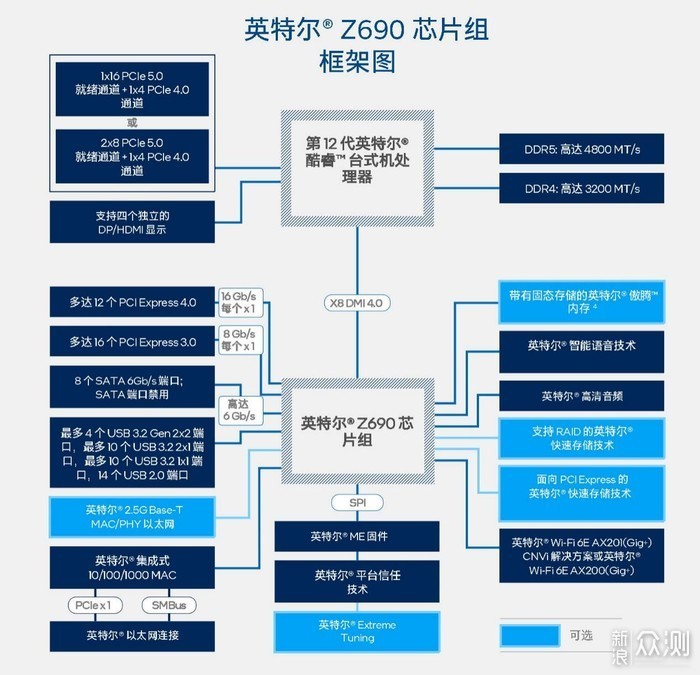

Z690 PCH最多可提供12条PCI-E 4.0与16条PCI-E 3.0，再加上12代酷睿具有的16代PCI-E 5.0，这样一共48条PCI-E通道。11代酷睿+Z590为20条PCI-E 4.0+24条PCI-E 3.0，共44条PCI-E通道，虽然只有多了4条，但多了PCI-E 5.0，更具战未来的能力。
芯片组和处理器之间的连接，也升级为x8 DMI 4.0，带宽相当于PCI-E 4.0 x8，与11代酷睿的x8 DMI 3.0相比带宽翻了一倍，是10代酷睿的4倍，CPU与PCH相连的通道是主流桌面平台上最宽的。
其他的变化还有更多的USB 3.2 Gen2*2接口数量，SATA口数量，以及WiFi 6E标准的无线网卡。
由于现在市场的绝对主流还是DDR4内存，所有很多Z690主板还是具有DDR5、DDR4两个版本。
这次梳理各家主板的情况来得比较晚，因为疫情原因导致供货没有之前那么充足，小熊摸到实物的时间点也比较晚。
这一篇首先梳理下微星家的Z690主板，但没有之前Z590主板那么充足的资料，信息相对不足，导致出错的机率也会比较大，请大家谅解，也欢迎指正。
微星Z690主板汇总
微星主板现还是四大系列，分别为MEG、MPG、MAG、Pro。
MEG
▼
MEG系列是顶级产品，供电和用料都相当的奢华，一共有5款产品。
▼
作为顶级的5款产品，全都是DDR5版本（豪自然是看不上DDR4）。此外直出供电、8层或更多层的PCB、可拆分的PCIeX16（ITX就没法拆分了）、更多的M.2接口、雷电4接口（3款有）、背板是它们的共性。
Z690 GODLIKE ( 超神 )
GODLIKE还是王者中的王者，20相直出供电虽然还是和上代一样，但Dr.Mod最大承载电流能力从90A提高到了105A，3.5英寸的触摸屏也是相当的亮骚，雷电等高端接口自然也不会少。另外也是微星Z690主板中唯一配备PCIe 5.0 M.2接口和10G线网卡的，不过目前PCIe 5.0的M.2均需要向显卡插槽借用x8才能实现，不算完美（貌似现在也没有在售的PCIe 5.0 SSD产品）。当然价格也是相当牛气，虽然有送水冷和内存，但过万的价格必定不是一般人能承受的。
Z690 ACE ( 战神 )
GODLIKE买不起，那价格不到其一半的ACE呢（反正小熊还是买不起）？相比GODLIKE，供电少了1相，没有PCIe 5.0 M.2接口、10G线网卡和触摸屏，其它方面基本和GODLIKE一样。
▼

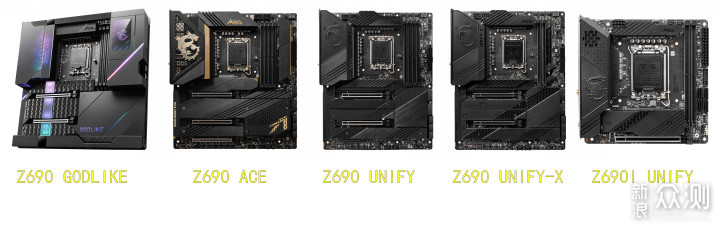

UNIFY( 暗影 )主板一共有3款，包括了一款ITX主板。
Z690 UNIFY和UNIFY-X
UNIFY-X相比UNIFY只有2条内存槽，但对内存超频有一定的优化，其它方面两款主板完全一致。另外这两款主板也没有配备雷电接口。
Z690I UNIFY
这款ITX主板，采用了12层PCB，是微星所有Z690最高的。配备了雷电的接口，M.2接口也是有3个，增强了ITX主板的存储能力。
MPG
▼
MPG算是次旗舰系列，也是高端产品，但价格上总算能买得起了。
▼
上代的MPG还是并联的供电方式，但这代MPG Z690全部都是直出供电了，当然供电相数比MEG略有减少，DrMos也只能达到75A的电流，从这个系列开始，全都没有配备雷电4接口。
另外MEG和MPG（部分型号）在RGB接口中还有个JCORSAIR LED接口，这是海盗船的RGB专用接口。

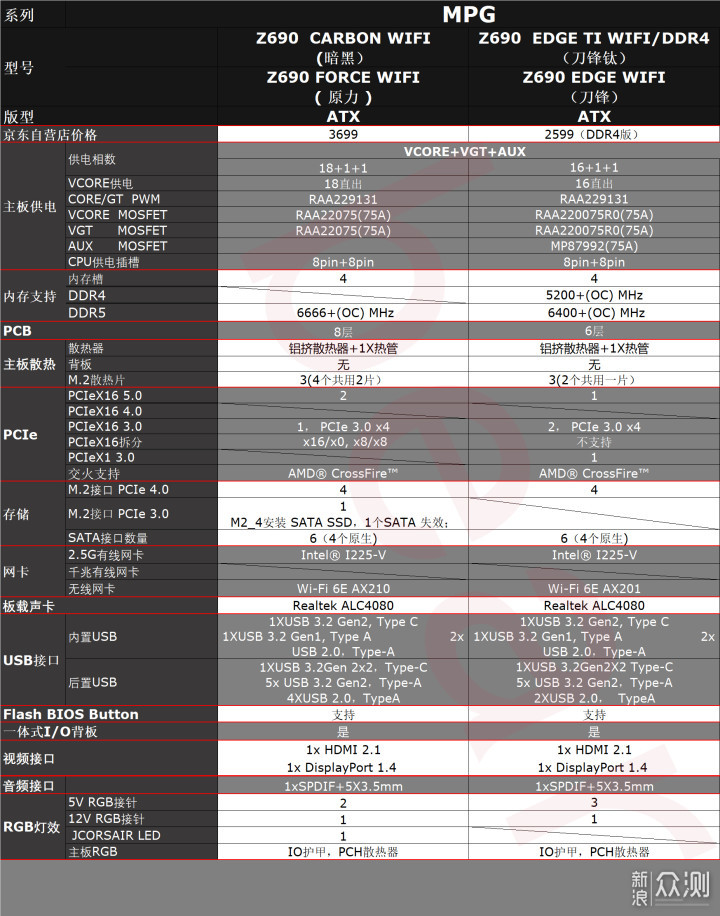

Z690 CARBON WIFI (暗黑）和FORCE WIFI ( 原力 )
CARBON和FORCE只是换皮而已，其它方面完全一样。 CARBON和FORCE还是支持通道拆分，并保留了5个M.2接口。
Z690 EDGE TI WIFI/DDR4 （刀锋钛）和 EDGE WIFI （刀锋）
EDGE TI 和EDGE也是换皮，不过EDGE TI 有DDR4和DDR5那个版本，相比CARBON和FORCE，供电少了2相；M.2口接口少了一个PCIe 3.0的，但价格也低了1k多，相对来说更有性价比。
MAG
▼

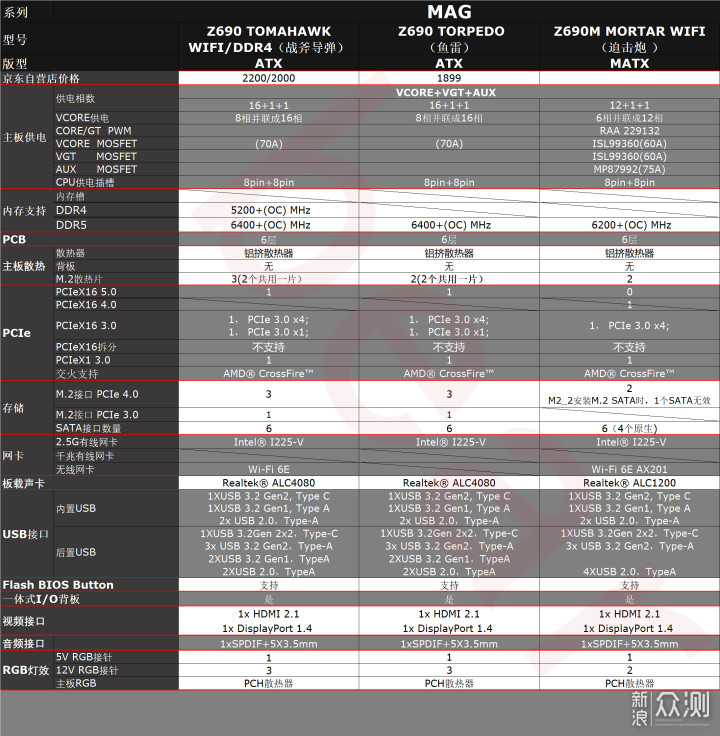

MAG定位中端，因为TOMAHAWK 有DDR4和DDR5两个版本，所以一共有4款。
▼
MAG降低为并联的方式（Duet Rail，貌似是强化版的并联供电 ），但相比上代Z590，供电相数和DrMos都有一定的加强。除此之外，M,2接口相比MPG也有所减少。
Z690 TOMAHAWK WIFI/DDR4（战斧导弹）
貌似是微星的热门型号才会有DDR4和DDR5两个版本，TOMAHAWK 一直是各项参数都很均衡的主板。
Z690 TORPEDO （鱼雷）
TORPEDO相比TOMAHAWK 散热片少了一个，没有无线网卡，另外鱼雷散热片和内存槽的颜色变成了海军蓝，其它方面应该都是一样的。
Z690M MORTAR WIFI （迫击炮 ）
另外在官网上还有一款MATX的Z690M MORTAR WIFI 主板，但JD和TB都没有卖，不知道渠道有木有货。官网上说明书和B660M MORTAR共用一本，参数也就一样了。但感觉有些地方还是不对的，这款MATX主板的PCIe和M.2接口都不算多，应该是能保证Z690有6个原生SATA接口，但说明书还是只有写4个原生。
Pro
▼
PRO系列主板是入门产品。
▼
相比MAG系列，供电相数又少了一些，DrMos的参数则没有查到。

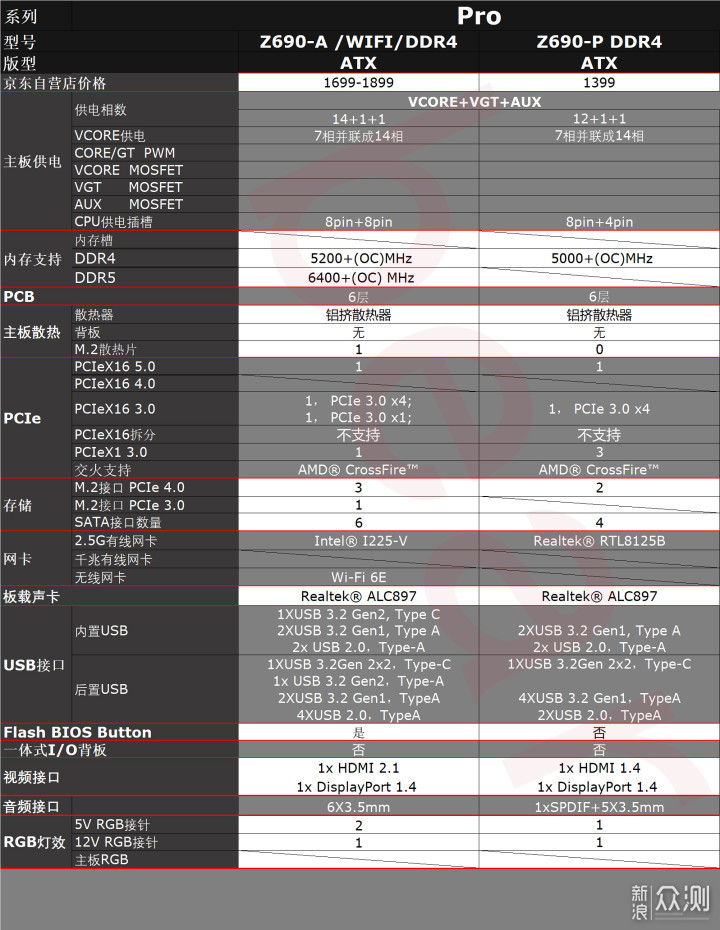

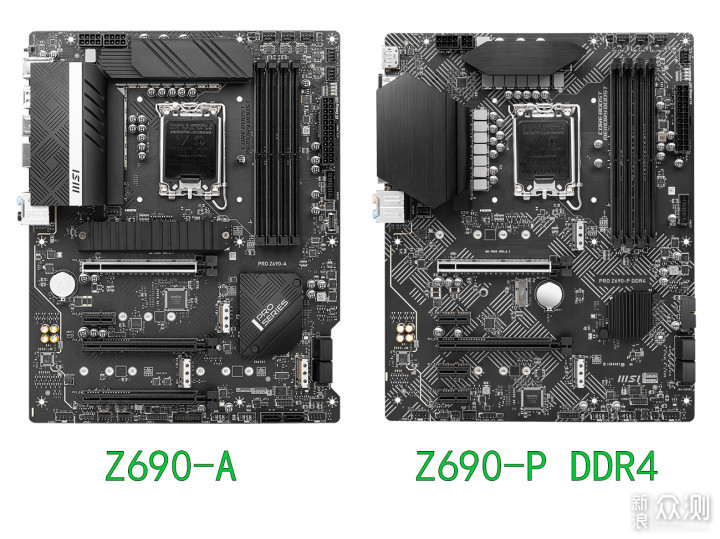

Z690-A /WIFI/DDR4
Z690-A有分DDR4/DDR5，有无WIFi网卡，这样就有了4个版本了，是所以主板中分身最多。
Z690-P DDR4
Z690-P 只有DDR4版本，供电、M.2接口数量等方面都是弱于Z690-A ，优点就是最便宜，Z690的钙中钙价格确实也是非常诱人的。
小结：
这代Z690主板相比Z590，技能点是多了PCIe 5.0，但现在的实用性还不高，其它看得见的账面提升：供电方面全面升级；M.2接口数量增多；全部配备了2.5G有线网卡（千兆网卡绝迹）和USB 3.2Gen 2x2接口，如果有兴趣全面对比Z590主板，可以看看我以前的微星Z590主板汇总文章：
上intel11代需要知道的事：Z590攻略之微星篇
intel的11代CPU正式开卖了，但先说几个坏消息：1）B460和H410主板不支持第11代酷睿系
bearbearkid128这次到手的Z690主板是MPG Z690 EDGE TI WIFI DDR4，从上面的汇总表可以看出这款主板是所有微星Z690 DDR4主板中等级最高的了，下面就来对这款主板做个开箱以及拆解评测：
Z690 EDGE TI WIFI DDR4
▼
中文名是刀锋钛，主板的包装盒白色底色，正面有主板型号和一些几何图案。
▼

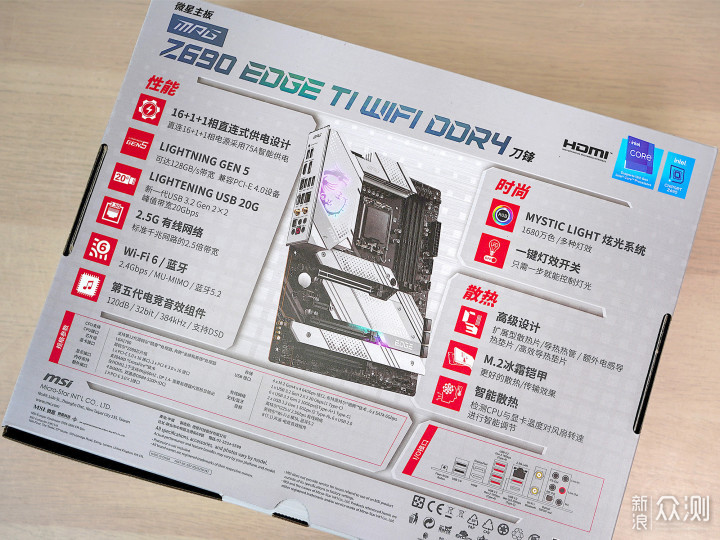

背面有主板的性能、时尚（？）和散热介绍，即主板的一些特色。
▼

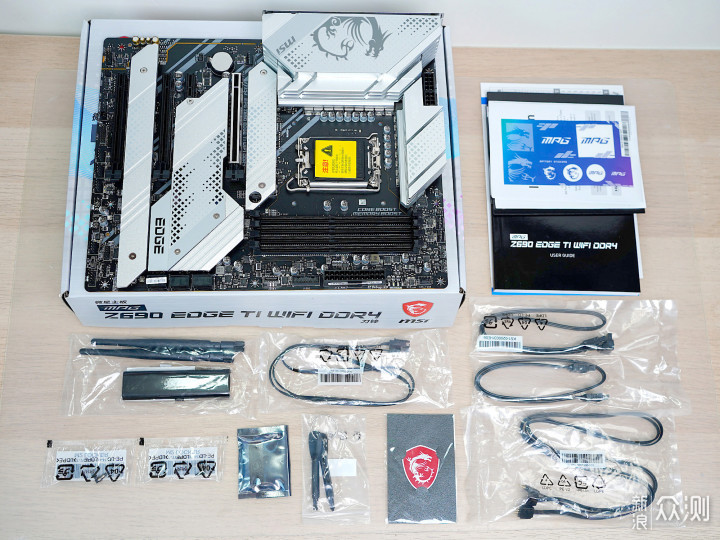

配件方面还是非常丰富的，驱动U盘、装机螺丝刀（像药匙的东东）、2条SATA线、1条ARGB延长线,1条RGB1分2、WIFI天线、清洁刷、美化散热片和电池的贴纸，以及各种纸制说明书。
▼

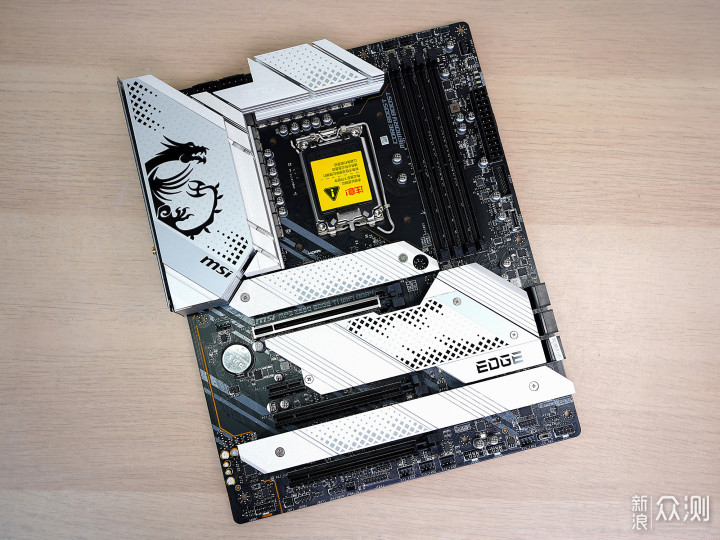

主板散热片全部是银白色的，PCB并没有进行白化，还是黑色的，这样不管是搭配白色主机还是黑色主机都挺合适的。
▼

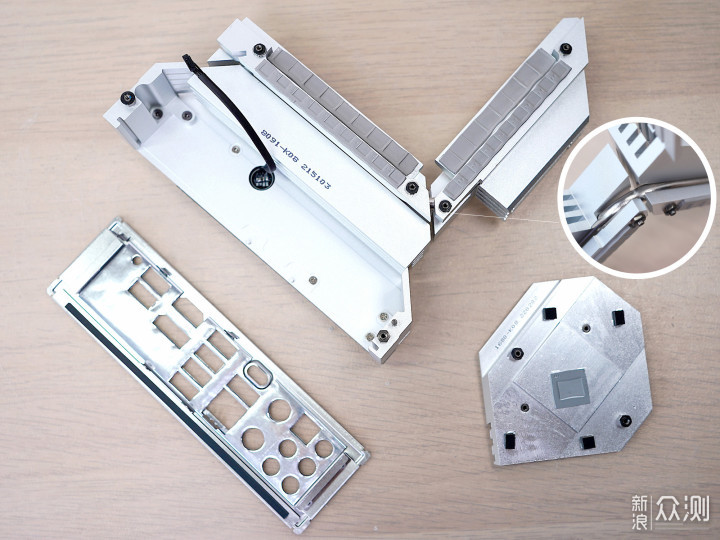

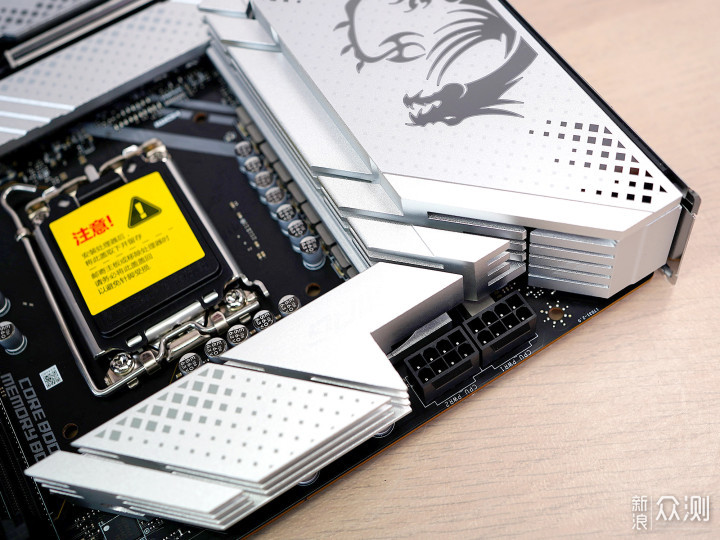

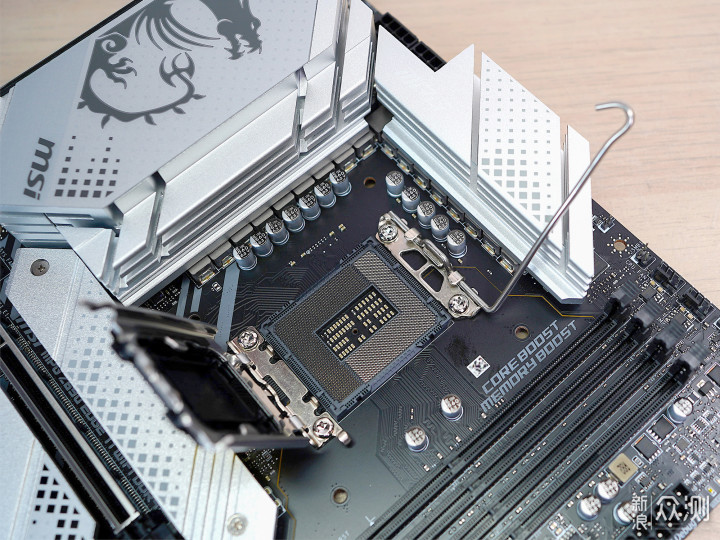

供电的散热块很大，并且侧面有开槽设计，以增大换热面积。另外I/O上方的微星龙盾图案也是有RGB灯效的，颜值很高； LGA1700 CPU插座,支持第12代Core，与LGA 115X相比，由正方形边变为了长方形，打开的方向也完全相反，另外就是安装孔距从75mm*75mm变更为78mm*78mm。
▼
CPU的辅助供电接口是8+8Pin设计。
▼

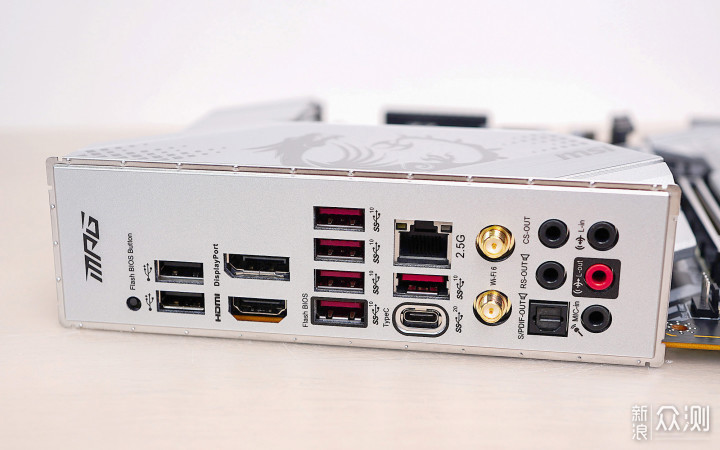

配备了一体式IO挡板，USB接口部分：2个黑色的是USB 2.0、5个红色的USB 3.2 Gen 2 、1个Type-C接口是USB 3.2 Gen 2X2 Type-C；音频接口有5个3.5mm口，1光纤接口；视频接口为1个HDMI2.1+1个DP1.4；网络方面：1个2.5G-RJ45网络接口，还有两个WIFI天线的螺丝孔位。
▼
拆解发现支持IO部分的芯片也是相当的丰富：

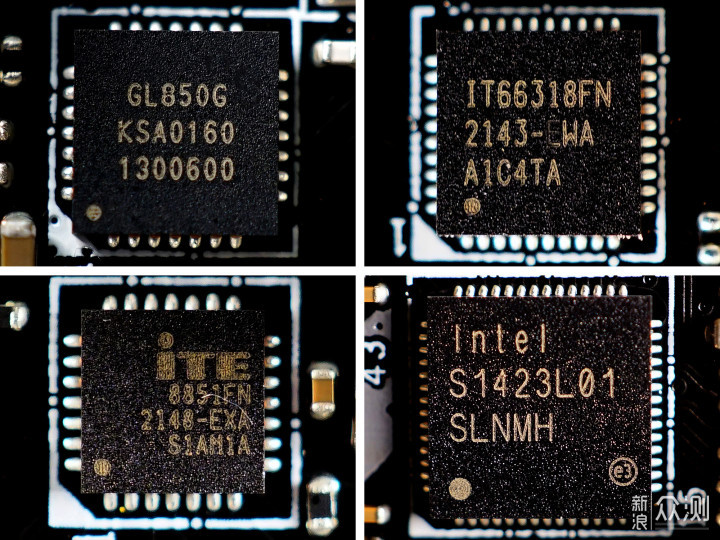

GL850G，这是一颗USB2.0 Hub芯片；ITE IT66318FN是一颗重定时缓冲器，用来为HDMI 优化信号；ITE IT8851FN用来实现C口的逻辑控制；2.5G有线网卡芯片编号为S1423L01,其实就是Intel I225-V 2.5Gb网卡。
▼
四条DDR4内存插槽,使用双向卡扣设计,最高支持频率达到5200MHz以上。内存供电方面采用了单相，mosfet为一上两下设计，此外还有一组简易的Debug灯的，方便快速排故。
▼

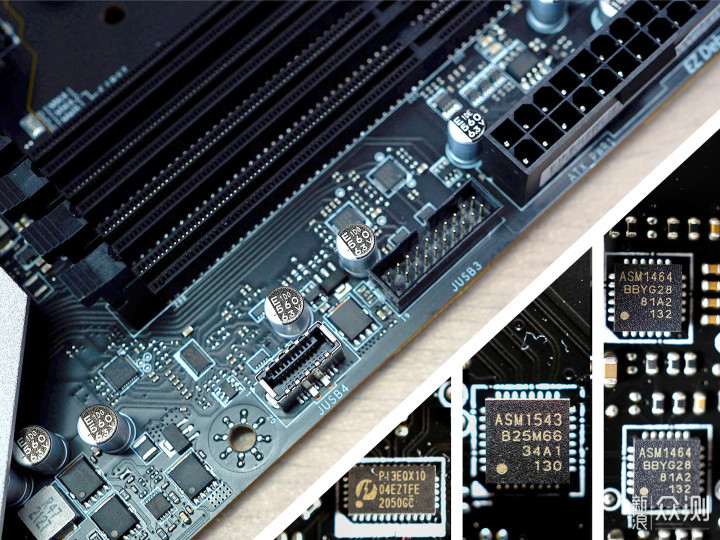

24pin供电插口下方有前置的一个USB 3.2 Gen1 Type-A（5Gbps）和USB 3.2 Gen2X2 Type-C（20Gbps）扩展口。两颗ASM1464芯片是USB 3.2 Gen1的IC芯片，负责中继和加强供电；ASM1543芯片实现的 Type-C 口正反盲插,P13EQX10是桥接芯片。
▼
6个SATA接口，但由于通道数被占用过多，有2个非原生，由第三方的ASM1061芯片支持，这样也就不用和其它接口共享通道了。
▼
M2插槽部分均有金属散热器覆盖。
▼

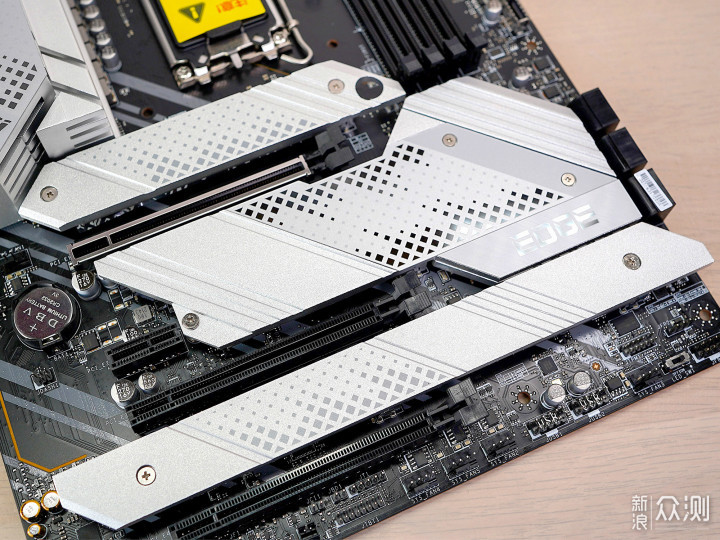

M.2接口一共有4个，全部为PCIe 4.0，并未和其它接口共享通道；散热片一共是3块，有一块负载2块SSD的散热。PCIe X16插槽有3个，第一条由CPU提供，由金属加固，另外两条由Z690芯片组提供，只能提供PCIe 3.0 x4的速度，另外还有一个PCIeX1 3.0插槽。
▼

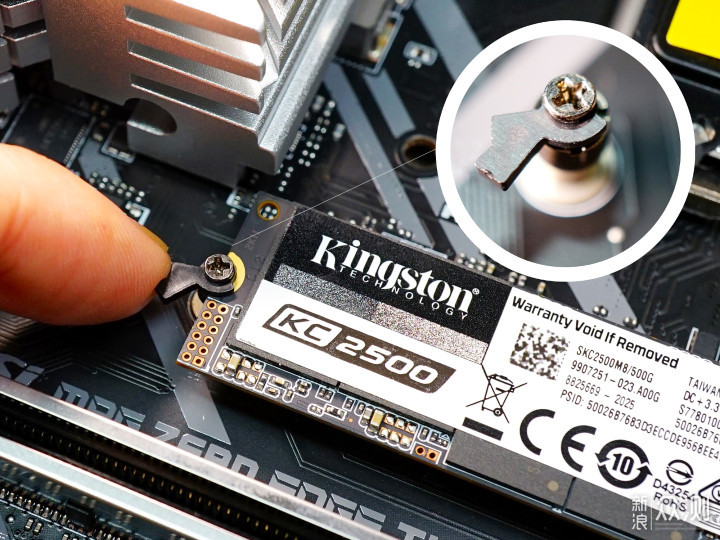

提供了这种免螺丝的M,2 SSD快捷安装方式。
▼

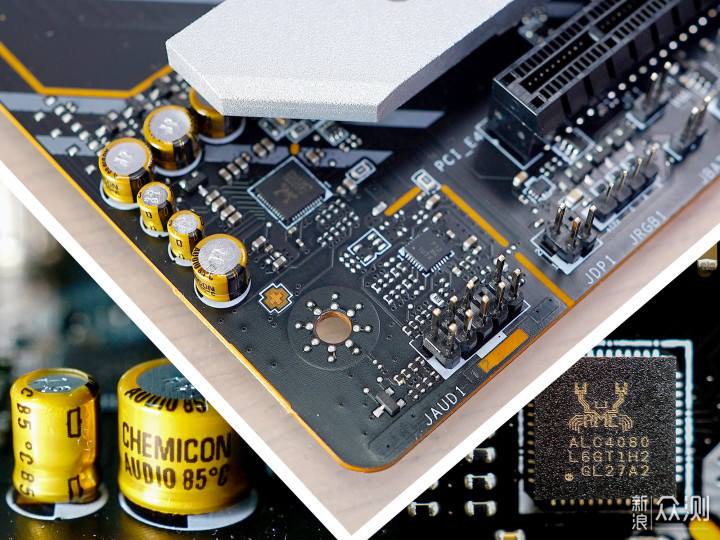

声卡是小螃蟹的最新旗舰声卡ALC4080，并搭配了尼吉康专业的音频电容。
▼

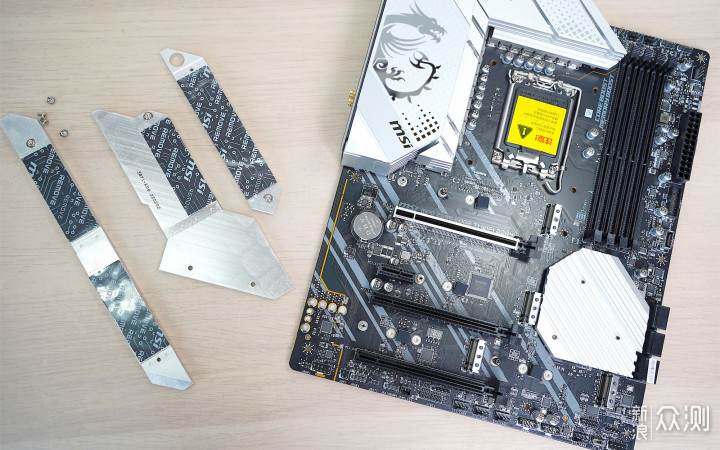

供电散热为2部分铝块，两者之间用热管连接，以均摊热量，另外采用了VRM设计，能兼顾到mosfet和电感的散热，微星在宣传上还强调所使用软硅脂垫的导热系数达到了7W/mk。此外PCH散热器也很厚实了，一体式I/O背板内侧还有类似海绵材质来提供缓冲。
▼

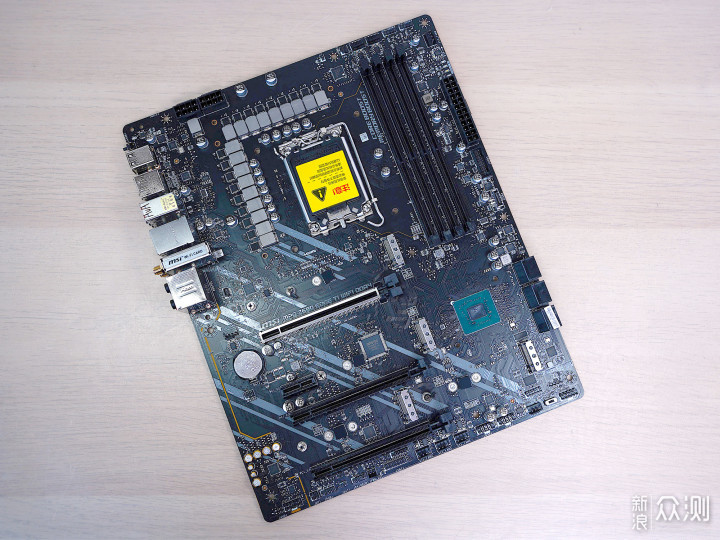

裸板一览。
▼

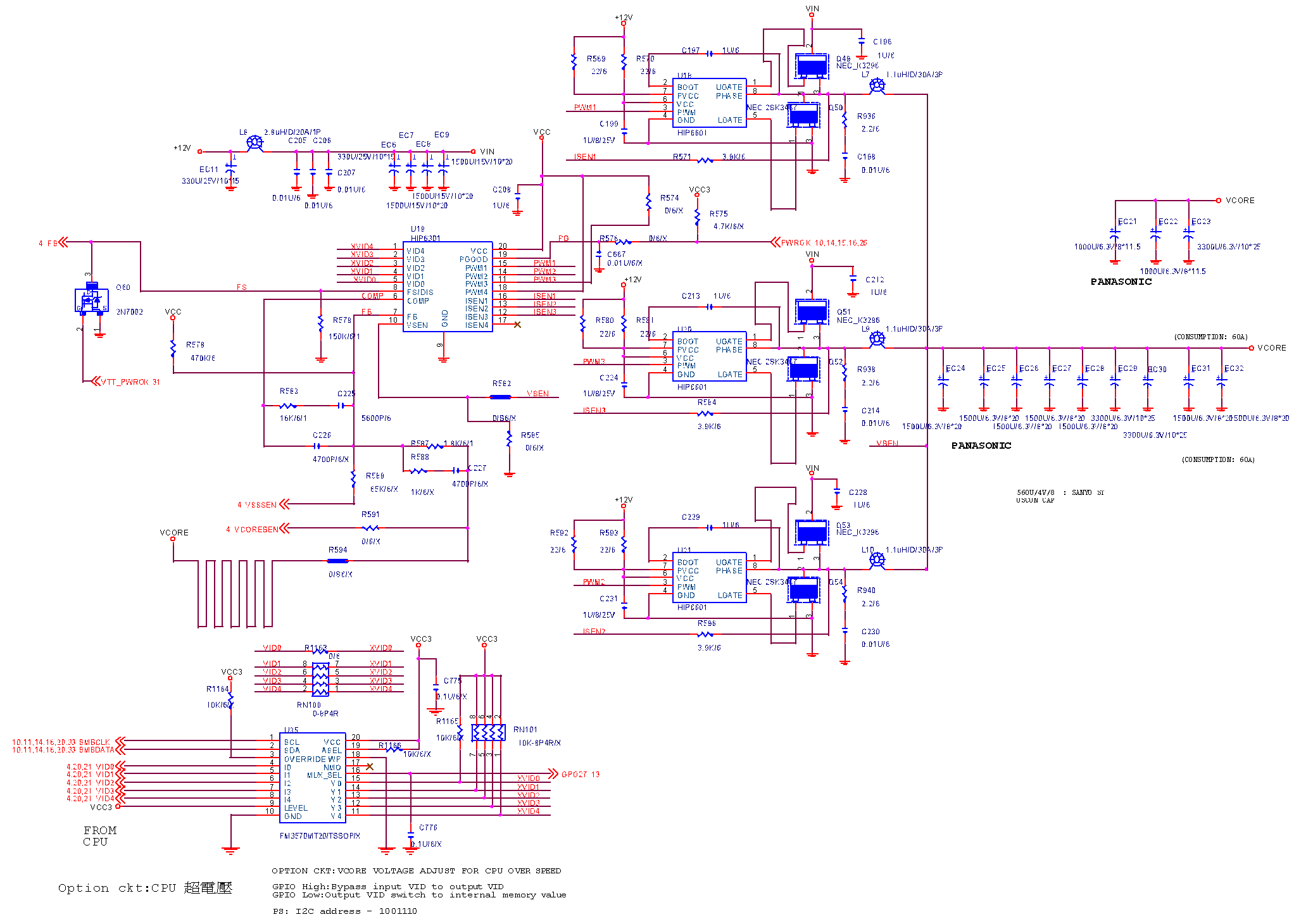

供电方面，PWM主控是瑞萨最新的RAA229131，最大可控制20相PWM信号，顶级的超神主板也是用它。再来数数电感一共有18颗，其中17颗都搭配了RAA220075R0的一体式DrMOS，每一相最大承受电流达到75A，那么按常规的搭配，1相肯定是为VGT（核显）供电，没有发现倍相芯片，是16相直出。另外还有一相采用了单独的PWM和DrMOS，是全新的 VCCAUX 供电部分。这种配置I9超频起来也不用担心了！
▼

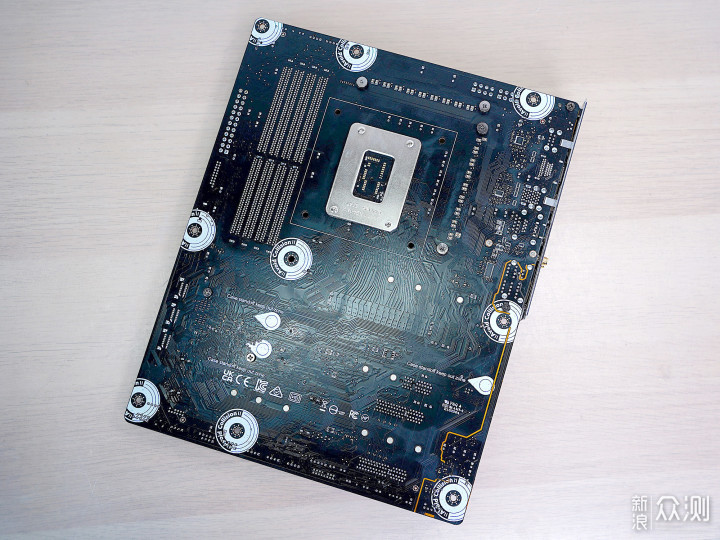

PCIE 5.0和DDR5基本都使用了SMT技术，在PCB背面是看不到穿板焊点的。但由于是DDR4版本还是能看到内存以及芯片组提供PCIE的穿板焊点。另外在每个螺丝孔周围多了一圈白漆，起到保护主板防止刮伤的作用。
▼

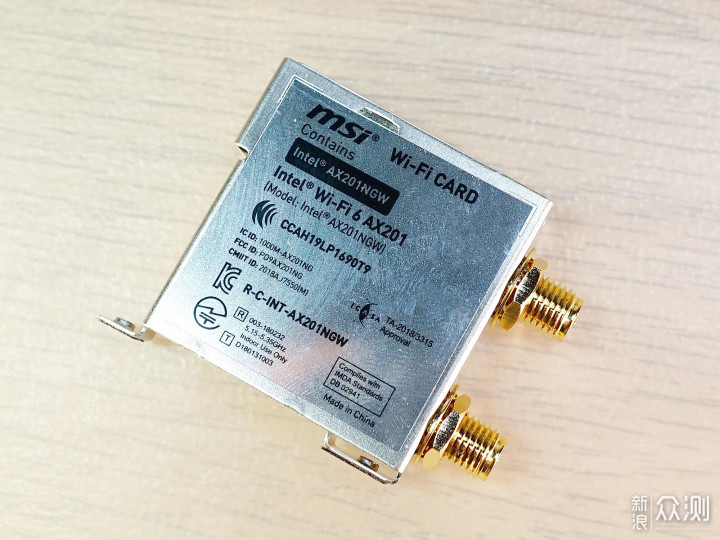

配备了支持WIFI 6E的Intel AX201，为CNVio2的无线网卡，但没有上最新的AX211。
▼
在RGB方面：Nuvoto的NUC126NE4AE，ARM 架构的 32 位单片机，用于控制ARGB 灯效；主板上方和下方各有一个3pin 5V ARGB和一个4pin 12V RGB插针。另外还有一个RGB灯效的物理开关。
最后
总之，如果还是坚持使用DDR4，这款刀锋钛就是能买到的，最好的微星Z690主板。另外就是这款主板配色确实很适合做白色的主机，小熊也准备这么做，请大家继续支持我的装机文章！
