拆解超频三K850金牌全模电源:硅胶定制七防芯

时间:2022-07-09 11:45:17 | 来源:新浪众测

几块水泥的“暴雷”

几年前表弟DIY电脑主机,预算不够,电源搞了一块50多的杂牌。后来主机冒烟了,一查是电源的问题,等他拆开发现,里面还有几块水泥配重!这水泥块可不是什么黑科技,而是单纯“加重手感”之用,拿掉之后就发现,电源本身轻飘飘,鬼知道无良厂商用了什么方法偷工减料,为了糊弄小白,有的人连脸都不要了。

我说这个案例也是为了提醒各位,贪便宜一时爽,自毁起火泪两行!PC装机时电源不能水,正规电源品牌大厂的产品才靠谱。像我一般都是直接上80Plus认证的金牌或白金牌,质保年限越高越放心,供电稳了,才能保障整台PC主机的安稳运行;亏啥也别亏电源。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

硅胶安全电源解析

今天和大家分享的这篇电源拆解体验,“主角”便是来自PCCooler超频三的金牌全模组“七防芯安全硅胶电源”新品,型号为GI-K850战斗版,额定功率850W。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

那么问题来了——何为“七防芯”?“硅胶电源”又是什么概念?

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

简单讲就是“电源内部加硅胶”——通过特制的高导热性硅胶将裸露的元件脚包裹起来,使其不会因潮湿、灰尘、摔落震动、蚊虫爬入等等导致“炸机”与损坏。超频三的“七防芯”更是将电源的电路板表面与底部统统覆盖高导热硅胶,进一步快速导出电源内可能富集的热量,降低电源温度,延长其正常运转寿命。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

外观与特色

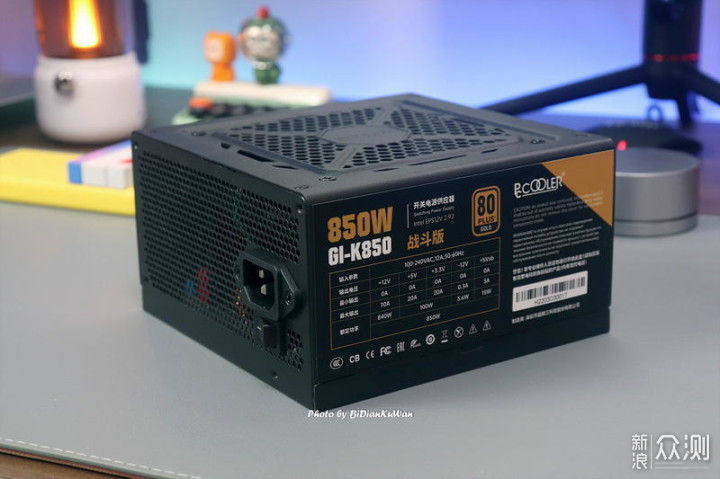

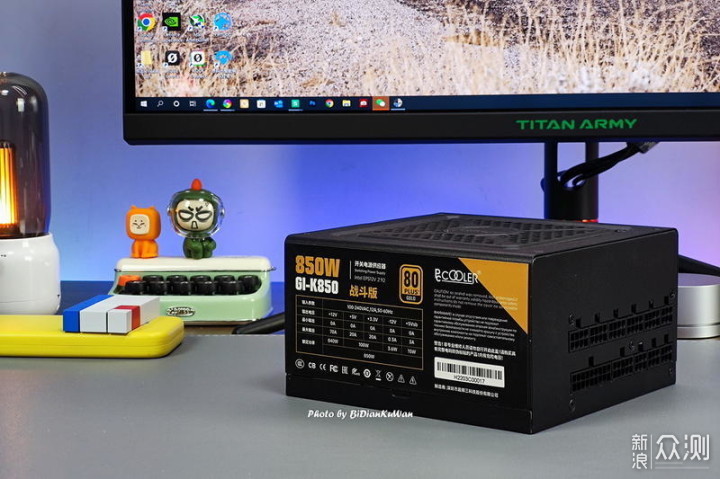

这款安全电源三围150x150x86mm,所用的硅胶属于美规UL94-V0等级的强阻燃硅胶,可以阻断燃烧源,严防过热自燃。硅胶完全包覆PCB板之后,也增强了电源绝缘和防静电能力,氧化腐蚀、短路漏电触电等安全隐患也大幅降低。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

另据官方数据,超频三的七防芯电源全部符合国标GB 17625.1-2012,GB 4943.1-2011,GB/T 9254-2008标准,通过了国家3C强制认证,可有效防雷击,感应雷冲击最高可承受2KV。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

配件与配线

简单开箱,看下配件。除4颗电源固定螺丝、若干扎带以及电源线之外,所配线缆包括1根20+4Pin主板线(50cm),2根4+4Pin CPU线(65cm),2根6+2Pin PCI-E显卡线(45+15cm),两根SATA先和2根IDE+SATA线。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

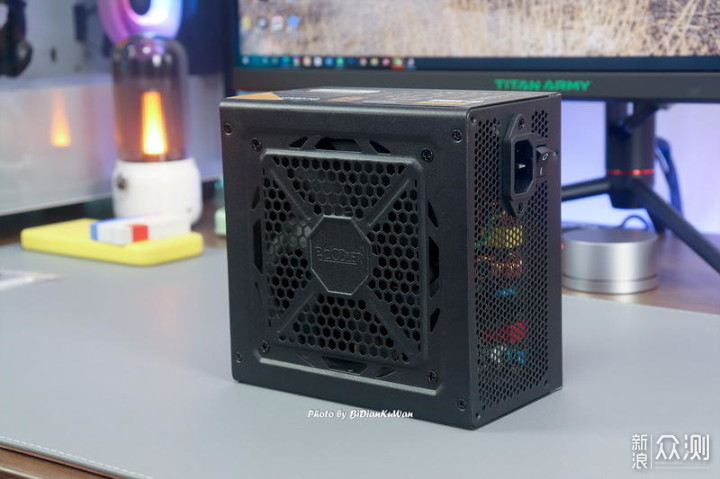

风扇面一览。支持100~240V全电压输入,全球可用,电压波动也可稳定运行。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

拆解:近距离看“硅胶定制”

下面进行拆解。拧下4颗外壳螺丝即可。发现风扇是直接固定在顶板之上,12cm规格大风量风扇支持智能温控,可以根据接入电源负载的高低来自动启动和停止,中底负载下,降噪静音效果更好。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

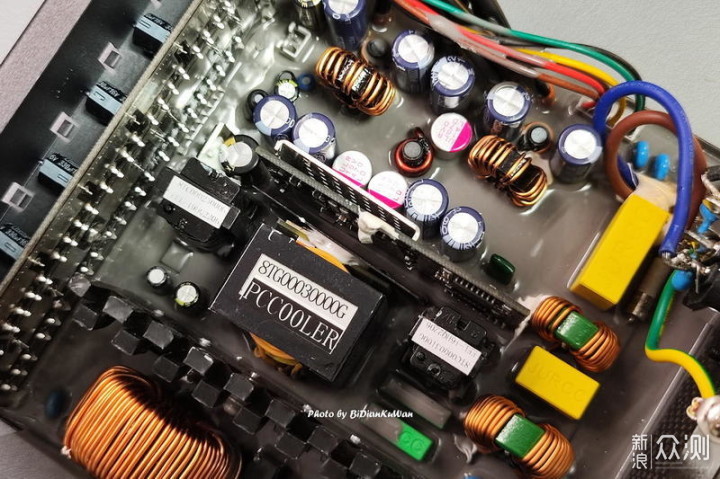

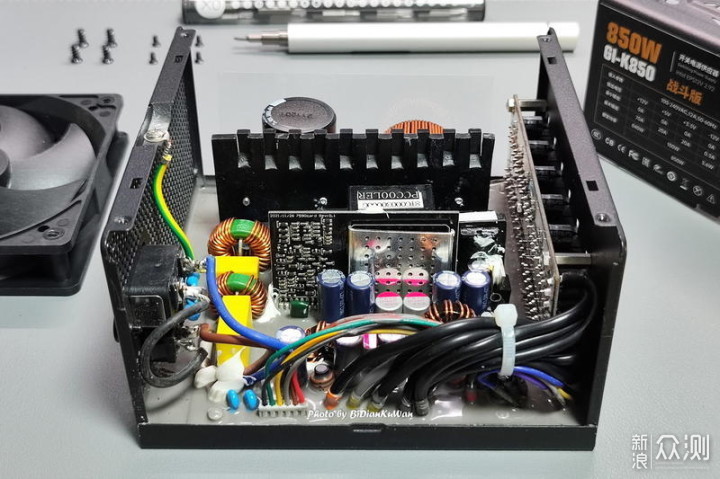

肉眼可见的超高导热硅胶,确实已经将电路板完整覆盖,PCB板上的元件支脚也已被包裹或覆盖,视觉上多了一些规整的感觉。这类硅胶的导热系数是空气的27倍,散热能力自然更强,从官方实测数据来看,电源内部温度可以因此降低5℃以上。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

看一下内部构造和细节。首先,超频三七防芯GI-K850采用的是LLC全桥谐振拓扑+DC-DC整流的电路架构,这种方案多见于中高端的大厂电源,兼容性更强。GI-K850的+12V输出占比达到99.9%,带载能力更强。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

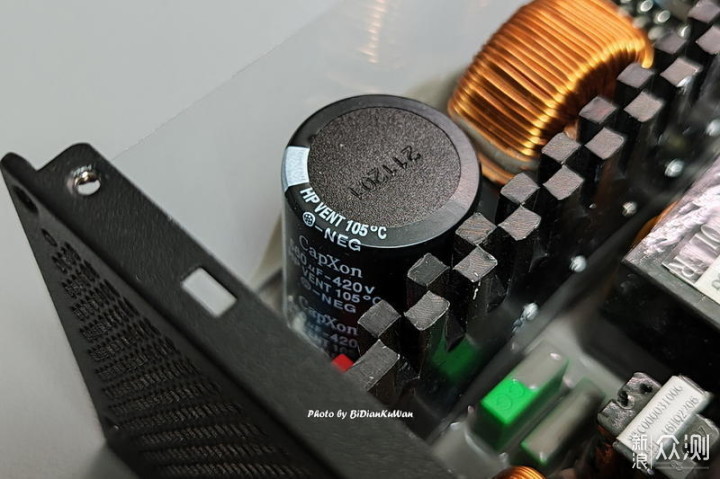

上图特写入框的是规格为420V 560μF的台湾丰宾主电容;滤波电容为一线台系,待机电路普遍采用了日系电容。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

主变压器封装到位,EMI滤波做工细致,整体布局比较规整,保证电源在高性能下寿命更长,稳定性更强。超频三官方也为GI-K850提供了5年质保,足见对其寿命和品质的自信。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

超频三GI-K850战斗版也支持OPP/OVP/OCP/OTP/UVP/SCP/SPD等多路保护功能。其待机功耗小于0.21W,满足ERP2.0节能标准,即使是850W的金牌全模,也比一些同档位普通电源还省电。

装机

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

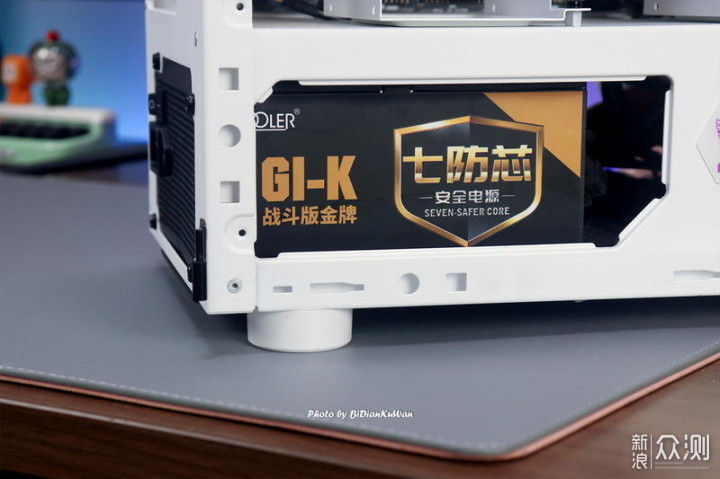

拆解后还原装机。足足五路8pin模组输出,可以扩展出3路GPU,服务器主板+多处理器也能完美支持,足长的扁线也有利于机箱走背线。应付我的机箱绰绰有余,三下五除二升级大金牌,走线非常舒适。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

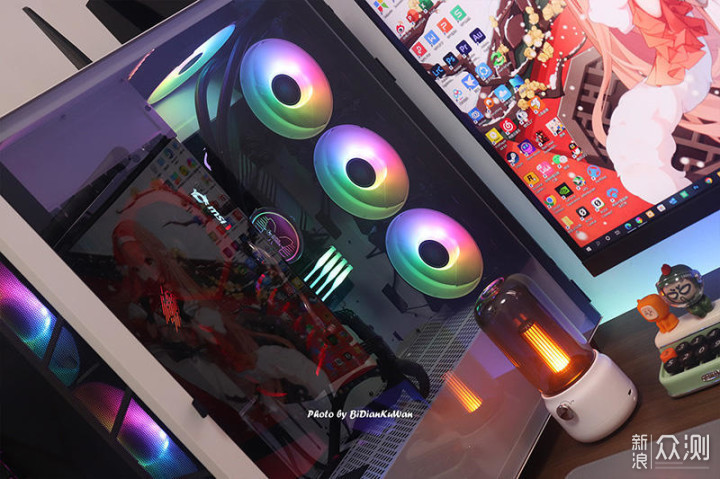

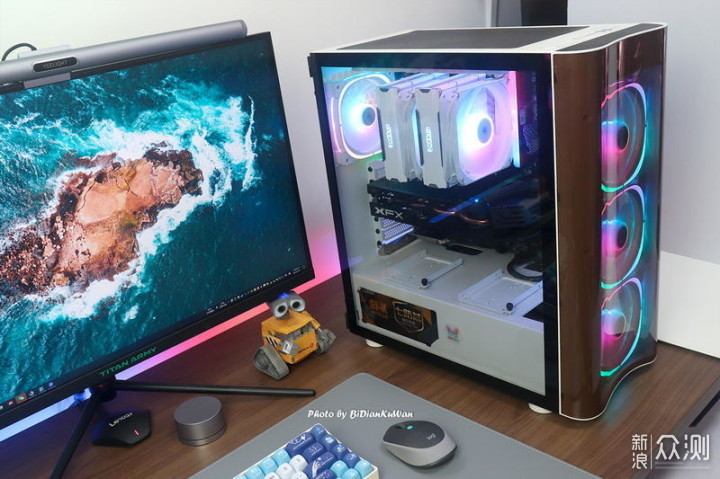

上图机箱的电源仓带镂空窗,所以第一次装机测试用它做了测试;但这台PC不是高配主力,下图才是我真正的升级目标。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

上图的二次装机PC机箱配置我说一下:

鑫谷高塔机箱开元T1+鑫谷T1配套的前置3个14cm+顶置1个12cm机箱RGB风扇;华硕X570+AMD 锐龙9 5900x平台,光威弈DDR4-3200 8GB光条4根,1TB+2TB PCI-e 4.0x4的双SSD+两块3TB HDD硬盘,CPU水冷为振华NEON360一体式水冷散热器。目前显卡还用微星红龙1060 6GB服役,显示器已经升级为4K 144Hz的27英寸,联合创新出品的P2SV2A。

明眼人一看就知道,我是属于“30默矿”,静等40系的理智大军成员。这款850W金牌全模升级之后,可以等到4080/4090拿下之后直接用,供电的余量完全够了。对了,别看GI-K850战斗版为80Plus金牌认证,其典型负载曲线已经高于金牌曲线标准,20%、50%负载下的效率接近92%,已经相当逼近白金牌标准。选择它的一个重要原因,也是为了省电。

拆解超频三K850金牌全模电源:硅胶定制七防芯_新浪众测

评测小结

老装机工都知道廉价电源不靠谱,其症结就在于PC电源本身的工艺要求比较严苛,倘若元件劣质、做工不过关,其供电必然拉胯,更别说超频支持;而普通电源暴雷也半源于使用环境的特殊,比如回南天湿气过重PCB受潮、氧化导致故障;蟑螂钻进电源导致短路漏电;灰尘积攒太多会导致过热甚至自燃等等。

超频三GI-K850用特殊的硅胶“灌装”——PCB表面底部全覆盖、元件脚全包裹等设计很好地解决了以上痛点,堪称民用电源的“安全七防”新标准;金牌认证、全模组、850W攻略设计,也比较适合近1~2年主流装机配置,唯一的遗憾就是不带RGB。不过,即使它有光,我的主力机箱也看不到,这个光污染有没有无所谓。总之,如果你也像我一样重视PC电源的供电安全和稳定性,超频三GI-K850战斗版值得入手一试。
