中金:从创新到实用,折叠屏手机行至中程

时间:2022-08-22 08:55:25 | 来源:互联网

2022年折叠屏产品迭代加速,从创新走向实用。与过去折叠屏更多以新技术为主打亮点相比,2022年起实用性的轻薄及软件优化成为了更加突出的卖点,体现了折叠屏手机作为一个产品的逐渐成熟。我们观察到:1)在产品端,安卓品牌越来越多地进入到折叠屏市场;而同品牌内部折叠屏产品的迭代速度也在加快,体现了这一细分市场的发展加速。2)在技术端,折叠屏产品在柔性屏和铰链等传统的技术难点上持续改进,同时也更加强调实用性的卖点,包括厚度、薄度、防水等,朝向可靠实用的方向发展。3)在价格端,技术进步带来了材料升级和成本的优化,同时出货量提升形成的规模效应也帮助降低这一创新型产品的价格,降低消费者购买门槛。

我们预计,2025年中性情景下全球折叠屏手机出货量有望达到8000万台。我们认为,这一市场规模的实现有赖于两个先决条件的达成:1)更多厂商参与折叠屏产品研发;2)折叠屏手机价格的持续下探。

聚焦关键零部件:柔性屏及铰链国产替代进行时。柔性屏幕(UTG和面板)和铰链是折叠屏的两大技术难点,也是最主要的价值提升环节。我们判断:1)UTG:综合性能优越,国产厂商布局加速。凭借出色的弯曲、光学和防刮性能,UTG+CPI/PET膜成为首选的AMOLED屏幕解决方案。国内厂商UTG产能扩张加速,并且由二次减薄加工向一次成型布局。2)面板:降本需求驱动下,国产厂商发力屏幕模组制造。目前,国内面板厂商越来越多参与到折叠屏产品制造中。我们看好在国内厂商技术成熟和降本需求的趋势推动下,更多的国内厂商将参与到折叠屏手机面板的供应中。3)铰链:目前国内厂商主要集中在零部件加工。随着铰链设计、加工工艺、材质等多方面的技术创新,我们认为国内厂商有望向下游实现组装环节的本土化突破。

风险

折叠屏技术进展不及预期,疫情影响消费者需求复苏。

小米:MIX Fold 2 轻薄化再升级,引领折叠屏手机创新

8月11日,小米推出第二代折叠屏手机MIX Fold 2,起售价降至8,999元。与第一代MIX FOLD相比,我们认为第二代产品具有三大亮点:1)机身整体厚度显著降低,折叠后整机厚度仅有11.2mm,较市场主流折叠屏手机大幅减薄;2)机身重量大大减轻,几乎接近iPhone13 Pro Max;3)对屏幕进行了升级。

图表:小米MIX Fold 2 VS 小米MIX FOLD参数对比

资料来源:小米官网,中金公司研究部

图表:小米MIX Fold 2和iPhone 13 Pro Max厚度重量的对比

资料来源:小米发布会,中金公司研究部

硬件:屏幕及转轴创新带来更轻更薄的机身

在硬件上,小米MIX Fold 2的技术进步主要集中在了屏幕显示、续航、弯曲性能、转轴的设计来降低整体机身的厚度和重量,以及相机模组的升级。

► 屏幕:1)采用Eco2 OLED超薄大屏,利用POL-LESS技术将偏光片换为彩色滤光片,使功耗下降25%,屏幕透光率提升33%。2)屏幕采用LTPO材质达到1-120Hz的智能动态刷新率,全屏亮度可达1000nit。3)盖板玻璃采用UTG超薄柔性玻璃配<2%超低反射率的AR膜替代第一代的CPI材质,厚度仅0.03mm,强度提升2.25倍。

图表:Eco2 OLED有效降低功耗

资料来源:小米发布会,中金公司研究部

图表:小米MIX Fold 2采用UTG

资料来源:小米发布会,中金公司研究部

► 转轴:1)采用自研-微水滴形态转轴,与市面主流水滴转轴相比折叠厚度薄了18%,转轴重量轻了35%,参数实现全方面领先。2)小型化的铰链结构采用超耐磨的MIM合金材质,通过一体化精密制程实现零焊接,200多个高精度零部件减少至87个,重量大幅减轻。3)材质上采用碳纤维双翼浮板替代不锈钢,厚度减少33%,重量仅为钢材1/5,但抗拉强度为钢材的7倍。整体通过一体化微水滴转轴的创新设计,实现更小的弯折半径、更薄的显示模组,轻薄化再升级。

图表:小米自研-微水滴形态转轴

资料来源:小米发布会,中金公司研究部

图表:转轴采用碳纤维双翼浮板替代不锈钢

资料来源:小米发布会,中金公司研究部

► 光学镜头:搭配徕卡专业光学镜头,主摄50MP+13MP超广角+2倍变焦长焦镜头的相机配置帮助呈现徕卡原生双画质。

图表:小米MIX Fold 2徕卡影像

资料来源:小米发布会,中金公司研究部

系统:全新的MIUI Fold系统专为折叠屏设计

在系统上,小米推出专为折叠屏重新设计的MIUI Fold 13操作系统,为大屏桌面做了新设计、三方适配的更新和大屏交互。通过双小窗、可同时运行四个应用的分屏、三指分屏的手势和定制化的输入法等操作提升使用效率。我们看好操作系统的持续迭代将更好地适配折叠屏手机,突显其多应用、高效率的产品属性。

图表:MIUI Fold全新操作系统提升使用效率和用户体验

资料来源:小米发布会,中金公司研究部

三星:深耕轻薄化,“生产力工具”属性加固

8月10日,三星发布了第四代折叠屏手机Galaxy Z Flip4和Galaxy Z Fold4,采用高通骁龙8 Gen1+进行新一次升级。其中,Flip4沿用竖向内折设计,内屏6.7英寸,外屏1.9英寸。Fold4沿用内外双屏设计,主屏7.6英寸,外屏6.2英寸,主要升级为后置摄像头像素的提升。

图表:三星Galaxy Z Fold4和Flip4参数情况

资料来源:三星官网,中关村在线,中金公司研究部

硬件:柔性屏+机身结构材质创新,轻薄与耐用兼具

在硬件方面,三星Galaxy Z Flip4和Fold4深入优化显示玻璃和铰链结构,整体轻薄化与耐用度得到提升:

柔性屏上主要升级在盖板和基板材料:

► 盖板:UTG材料升级,坚固耐用。作为首家使用UTG(Ultra Thin Glass)的手机厂商,三星在Galaxy Z Flip4和Fold4主屏上继续采用新一代UTG盖板玻璃并配备PET薄膜,外屏选用最新的康宁Victus+防刮玻璃,内外屏幕抗冲击性得到进一步提升。

► 基板:新材料应用减少机身厚度。三星Galaxy Z Fold4采用汽车、飞机制造领域的轻薄材料——纤维强化塑料,来替代传统手机的金属基板,使机身整体更轻薄。此外,Fold4在面板层设计使用海绵加强阻尼结构,保证了显示面板质量。

图表:三星Galaxy Z Fold4屏幕使用纤维强化塑料

资料来源:三星发布会,中金公司研究部

图表 :三星Galaxy Z Fold4与上一代相比机身更薄

资料来源:三星发布会,中金公司研究部

机身:三星Galaxy Z Fold4升级铰链方案,提升轻薄化。三星Galaxy Z Flip4和Fold4沿用轻盈且坚固的铝制框架对精密铰链进行包裹,Fold4铰链从传统的齿轮互锁组件方案升级为线性设计方案,在增强Fold4铰链耐用性和防尘性的同时,进一步减少铰链占比,轻薄化机身提升用户体验。

图表:三星Galaxy Z Fold4铰链

资料来源:三星发布会,中金公司研究部

系统:外屏与大屏多形态智能交互,兼具娱乐与办公功能

配合硬件的创新,三星Galaxy Z Flip4和Fold4也在系统方面做了多方面适配:

► 三星Galaxy Z Flip4娱乐定位更突显:Flip系列的竖向折叠特色在于体型小巧、方便携带,定位面向女性用户。Flip4适合日常娱乐,可以进行立式自由拍摄,最大优势是解放双手,夜拍也是Flip4的强项。智能外屏能够实现快速回复消息、快速自拍、快速访问软件等功能。

图表:三星Galaxy Z Flip4亮点汇总

资料来源:三星官网,中金公司研究部

► 三星Galaxy Z Fold4进一步提升办公效率。Fold4是首款搭载了谷歌专为大屏可折叠设备开发的Android 12L操作系统的智能手机,用户可以通过屏幕底部呈现的任务栏随时进行多任务切换。外屏的纵横比从24.5:9调整至23.1:9,更方正的屏幕比例更适合内容阅读。此外,Fold4还配备了独立的S Pen,增强用户书写感受,进一步提升办公体验。

图表:三星Galaxy Z Fold4亮点汇总

资料来源:三星官网,中金公司研究部

产品迭代加速,折叠屏手机从创新走向实用

折叠屏手机走向实用化,技术成熟+价格下探打开市场空间

技术:折叠屏手机产品迭代加速,技术上更加强调轻薄实用

回顾手机发展历史,我们发现除摄像头、电池等方面的技术升级外,手机外观方面的创新主要集中在了不断提升屏占比,包括全面屏、曲面屏等。但消费者一直苦于无法解决大屏与便携之间的矛盾。而折叠屏手机的推出,较好地兼容了对屏幕变大和更加便携之间的矛盾,成为智能手机迭代的一个新方向。

2022年折叠屏产品迭代加速,从创新走向常用。我们观察到,从今年起,一方面手机品牌越来越多地进入到折叠屏市场,陆续发布折叠屏产品;另一方面同品牌内部折叠屏产品的迭代速度也在加快,从过去的一年一款,加快迭代到部分品牌的一年两款,体现了这一细分市场的发展持续。

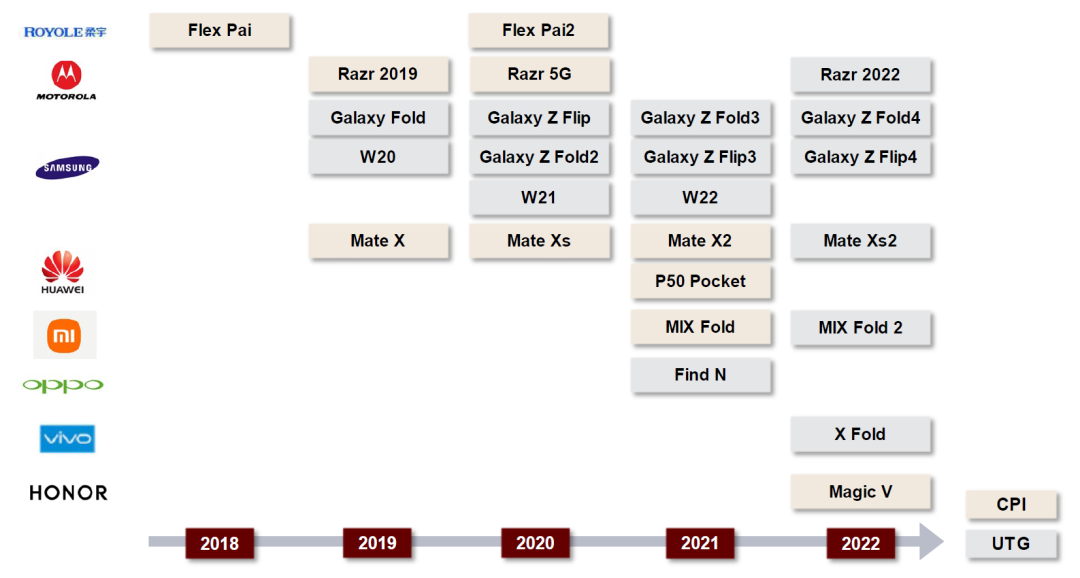

图表:2012年至今各大手机品牌折叠屏机型迭代

资料来源:各公司官网,中关村在线,中金公司研究部

注:灰色为已发布产品,粉色为待发布产品

在技术端,我们观察到折叠屏产品在柔性屏和铰链等传统的技术难点上持续改进,同时也更加强调实用性的卖点,包括厚度、薄度、防水等,越来越朝向可靠实用的方向发展。

► 屏幕:拉应力和压应力的存在使屏幕折叠是核心技术难点,柔性基板、触控板、封装等多个环节相继出现新的技术路线,目前AMOLED柔性屏可承受折叠次数已经从三星GalaxyFold的20万次提升到vivo X Fold的30万次以上,可以满足换机周期内的使用需求。同时,AMOLED产量及良率也在持续提升,产品一致性更加优异。在影响折痕和屏幕寿命的盖板玻璃上,材质也从最初的CPI薄膜(Colorless Polyimide)发展为UTG超薄玻璃,屏幕保护强度有所增加。

► 铰链:铰链是实现手机折叠的关键性零部件,其结构设计决定了手机的闭合和厚度,目前铰链技术已经从三星Galaxy Fold的隐藏型+合金逐渐升级为以华为Mate X2为代表的水滴型+碳纤维+合金设计方案,提升了机身的平整度和耐用性,减少折痕,用户使用感更佳。

► 其他:折叠屏幕增大对电池容量也提出了更高要求,已发布的三星Galaxy Fold、华为MateXs等早期产品均支持无线充电,同时当前已上线折叠屏手机的续航时间在持续提升。此外,盖板、中框、防水等方面持续优化。目前三星的Galaxy Z Fold4和Galaxy Z Filp4已实现IPX8级别防水。

图表:柔性AMOLED结构及其制造过程

资料来源:CSDN,中金公司研究部

价格:产品价格持续下探,提升对消费者吸引力

纵观过去几年折叠屏产品的发展,我们观察到,制造工艺的优化以及产量的提升为折叠屏手机价格下探提供了可能,降低了消费者的购买门槛。一方面,技术的进步带来了材料升级和成本的优化;另一方面,出货量提升形成的规模效应也帮助降低了这一创新型产品的价格。根据IDC数据,全球折叠屏手机出货量从2019年的不到50万台增长至2021年的710万台;而根据Canalys数据,全球折叠屏手机平均售价已经从2019年的2,000美元以上下降到2021年的1,500美元左右。

图表:2019-2021年全球折叠屏手机出货量和ASP

资料来源:IDC,Canalys,中金公司研究部

三星市占率位居第一,国产品牌逐步获得市场认可。根据DSCC数据显示,三星2021年在全球折叠屏市场中市占率达87%,处于绝对领先地位。华为折叠屏手机2021年全年出货量位居第二,市占率约9%,其他国产手机品牌尚处于起步阶段,市占率较低。而聚焦国内市场看,华为则凭借多款产品具备优势。我们观察到2022年以来华为、vivo、小米、荣耀等国产折叠屏新品集中发布,展望未来,我们判断更多国产品牌入局将逐渐提升国产安卓手机在这一细分市场竞争实力。

图表:1Q21-1Q22全球折叠屏手机厂商市场份额

资料来源:DSCC,中金公司研究部

图表:1H22中国折叠屏手机市场份额

资料来源:IDC,中金公司研究部

市场空间测算:中性情景下2025年折叠屏出货量有望达到8000万台

基于对折叠屏市场的长期看好,我们对折叠屏手机的未来市场空间进行了估算。我们预计,2025年中性情景下全球折叠屏手机出货量有望达到8000万台。我们认为,这一市场规模的实现有赖于两个先决条件的达成:1)更多厂商参与折叠屏产品开拓;2)折叠屏手机价格的持续下探。

► 更多厂商参与:目前除了苹果外,大部分安卓手机厂商均已发布了自己的折叠屏产品,三星、华为、小米等厂商已经将折叠屏作为一个系列,每年稳定发布产品。我们认为,安卓厂商积极参与折叠屏手机产品创新一方面有助于其树立高端前沿的品牌形象;另一方面亦有望通过这一创新产品与苹果在高端市场形成差异化竞争。我们预计未来安卓厂商持续发布折叠机有望丰富产品供给,给消费者提供更多选择,从而打开市场空间。

图表:中性情景下折叠屏市场空间测算

资料来源:IDC,中金公司研究部

图表:中性情景下折叠屏市场空间测算-分品牌

资料来源:IDC,中金公司研究部

► 价格持续下探:由于当前左右折手机价格仍保持在7,000元以上,因此目标客群仍集中在高端手机市场中。然而考虑高端市场在整体手机市场占比较小,2021年全球1,000美元以上手机出货量仅为1.23亿台,占全球智能机出货量的0.9%。同时在1,000美元以上这一高端市场中,苹果又占据了绝对优势地位(2021年占比约85%)。因此我们认为,折叠屏手机价格下探是打开其长期市场空间的必要条件。

中性情景下,我们预计2025年折叠屏手机出货量有望达到8,000万台。我们按照悲观、中性、乐观三种情景对折叠屏手机市场空间进行预测。其中,悲观情况下,折叠屏手机集中于1,000美元以上的市场,2025年出货量预计为6,000万台;中性情况下,折叠屏手机渗透进入800美元以上的市场,2025年出货量预计为8,000万台;乐观情况下,折叠屏手机进一步下沉进入600美元以上的市场,2025年出货量预计为9,000万台。

图表:折叠屏手机出货量详细测算——考虑价格下探的三种情形

资料来源:IDC,中金公司研究部

聚焦关键零部件:柔性屏及铰链国产替代进行时

从结构上来看,折叠屏手机的柔性屏和铰链将存在较为明显的技术进步空间。由于折叠屏手机多次弯折可能出现屏幕滑移变形和机身回弹磨损以及其他问题,柔性屏和铰链是实现耐久性折叠结构的关键环节。对应地,从价值量分布看,根据CGS-CIMB的测算,三星Galaxy Fold物料成本中,显示触控模组和机械/机电结构件为主要的价值提升环节。因此在下文中,我们对这两个关键零部件进行具体分析。

图表:折叠屏手机与普通手机价值量拆分(美元)

注:测算时间为2018年12月

资料来源:CGS-CIMB,头豹研究院,中金公司研究部

UTG:综合性能优越,国产厂商布局加速

UTG综合属性平衡,性能更优手感更佳。折叠屏手机采用柔性屏,较易出现折痕、裂纹的问题,因此盖板玻璃需要兼具一定的硬度、防刮能力,以及良好的弯曲性(弯曲寿命达20万次)、回复性。早期折叠屏手机采用CPI充当盖板玻璃,其机械性能高、易生产且成本低,缺点是硬度低、不耐刮、折痕明显。2020年,三星首次在Galaxy Z Flip中引入UTG盖板,其透光率更高、平整度更好、外观也更显高端、更耐磨耐热。综合来看,UTG综合性能比CPI更优秀,目前已经受到主流手机厂商认可,华为、OPPO、vivo等均选择UTG作为新品的盖板材质。我们看好未来UTG在柔性屏上的渗透率进一步提升。

图表:CPI和UTG性能对比

注:对比数据截止到2020年8月

资料来源:Omdia,GFK赛诺,中金公司研究部

图表:主流品牌折叠屏手机盖板材质情况

资料来源:各公司官网,中关村在线,中金公司研究部

我们认为,未来UTG主要呈现出以下发展趋势:

► 趋势1:单一材料缺点明显,UTG和CPI/PET互补技术是短期解决方案。折叠屏盖板的关键性能包括防刮能力、抗冲击性、光学性能和弯曲性能,CPI和UTG是目前的主流选择。其中,CPI弯曲性能较优,防刮能力和光学性能较弱,通常需要额外加一层硬镀膜。UTG其他性能更加卓越,但主要缺点是抗冲击性弱,因此表面需要增加一层保护膜贴来提高抗冲击能力。目前主流方案为UTG表面贴合CPI/PET,这种类似三明治结构的复合方案弥补了单种材料的缺陷,但也增加了盖板玻璃的复杂程度和厚度。我们认为,在没有更优的可折叠盖板材料出现前,UTG+CPI/PET是短期内较优的解决方案。

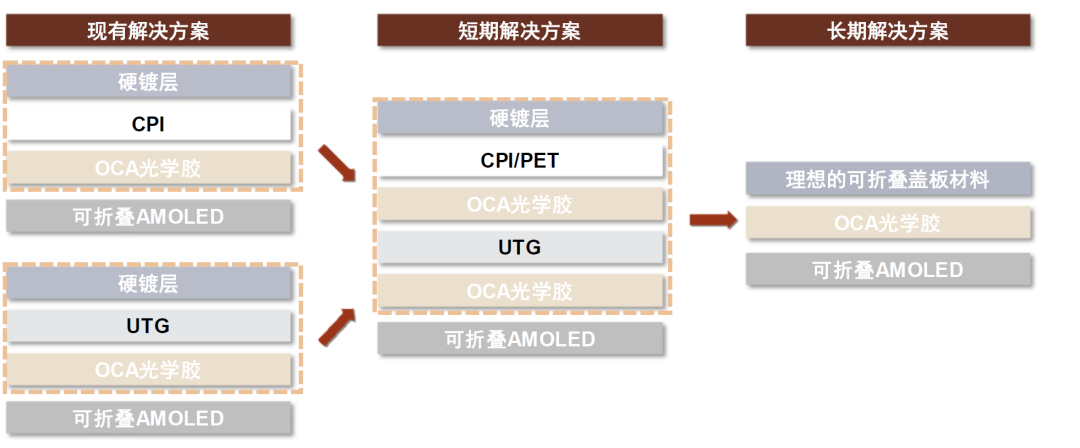

图表:可折叠盖板玻璃技术方案

资料来源:omdia,中金公司研究部

► 趋势2:成熟的二次减薄正向新兴的一次成型技术迭代。UTG生产工艺可以分为一次成型和二次减薄两种方法。其中,一次成型法可以分为浮法、溢流法和窄缝下拉法,是直接将玻璃原料加工成盖板的工艺,技术难度大,但是生产成本低,产品良率高。二次减薄法是在成型的玻璃原片基础上再次减薄的工艺,生产工艺和装备较为成熟,是大部分厂商的现有解决方案,缺点是当前技术水平下,加工成本高、产品良率低。我们认为,一次成型法优势较多,产品单价更高,是更加先进的技术路径,仅为少数厂商掌握,发展潜力较大。

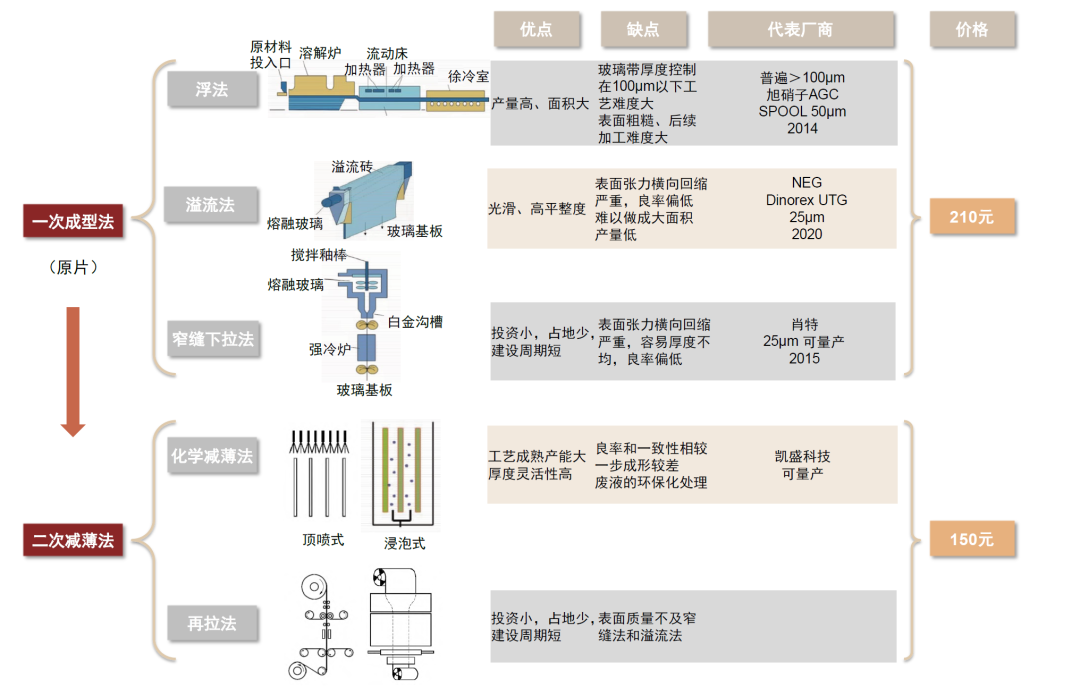

图表:UTG一次成型 VS 二次减薄

资料来源:张微尘,田英良,王为,赵志永.《柔性玻璃生产制备方法综述》,2021,李淼,孔令歆,王答成,曾召,兰静.《柔性显示用玻璃制造加工进展综述》,2022,GFK赛诺,中金公司研究部

乘国产手机东风,本土UTG厂商多环节扩张步伐有望加快。目前,UTG一次成型技术主要掌握在国外厂商肖特、NEG等手中。其中,肖特窄缝下拉法的产品最薄可达25μm,主要供给三星,韩国厂商Dowoo insys负责将肖特的原片玻璃进行柔性和耐用性的强化加工。国内厂商如凯盛科技、长信科技、沃格光电等主要集中在二次减薄的深加工环节,根据公司公告我们预计2022年底,国内总产能有望超5000万片。我们认为,伴随中国手机品牌在折叠屏领域的快速迭代,国产厂商将抓住机遇充分释放产能响应市场需求。

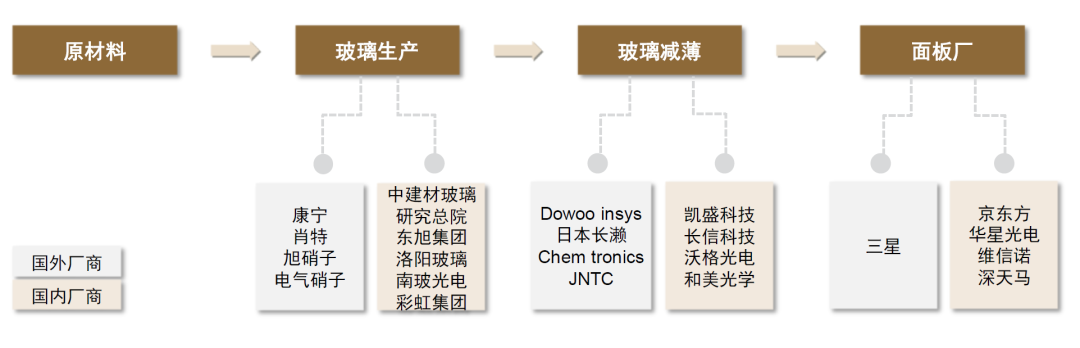

图表:UTG产业链

资料来源:华夏幸福产业研究院,中金公司研究部

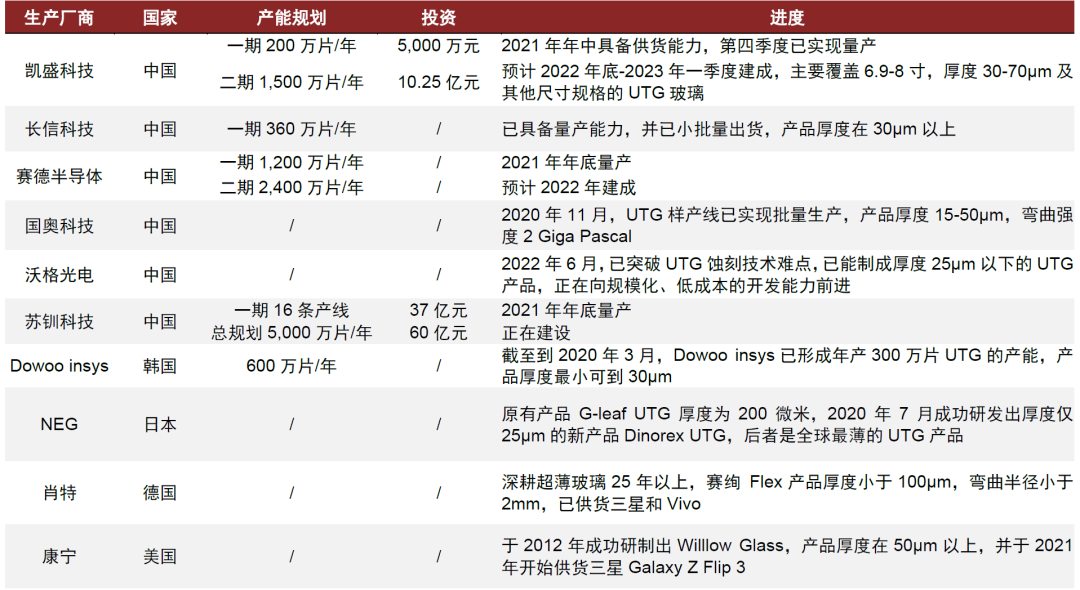

图表:国内外主要厂家UTG产能规划情况

资料来源:各公司官网,中金公司研究部

面板:降本需求驱动下,国产厂商发力屏幕模组制造

屏幕模组是折叠屏手机最大的成本增量环节。由于较低的产能利用率,根据DSCC数据显示,2020年可折叠面板整体价格在130美元左右。随着技术的成熟、良率和产能利用率的提升,我们认为面板价格将持续下探,特别是占据较大价值量的盖板玻璃部分,预计2024年成本有望减少一半。

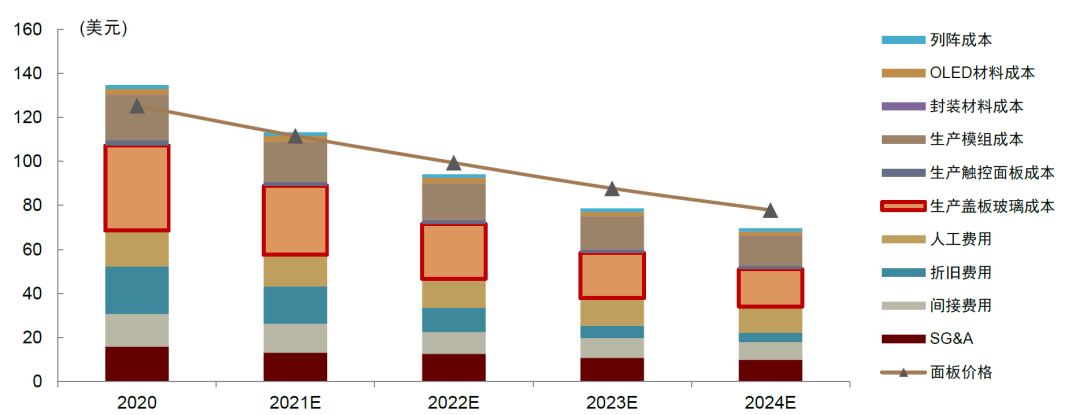

图表:韩国第六代6.7英寸2636×1080可折叠面板成本拆分预测(Galaxy Z Flip)

注:DSCC报告发布时间为2020年6月

资料来源:DSCC,中金公司研究部

目前,国内面板厂商的折叠技术也在不断进步,华为Mate系列和荣耀均采用京东方面板,摩托罗拉的Razr系列和小米MIX FOLD选用了华星光电,维信诺也出现在华为P50 Pocket和荣耀Magic V的供应商中。我们看好在国内厂商技术成熟和降本需求的趋势推动下,更多的国内厂商将参与到折叠屏手机面板的供应中。

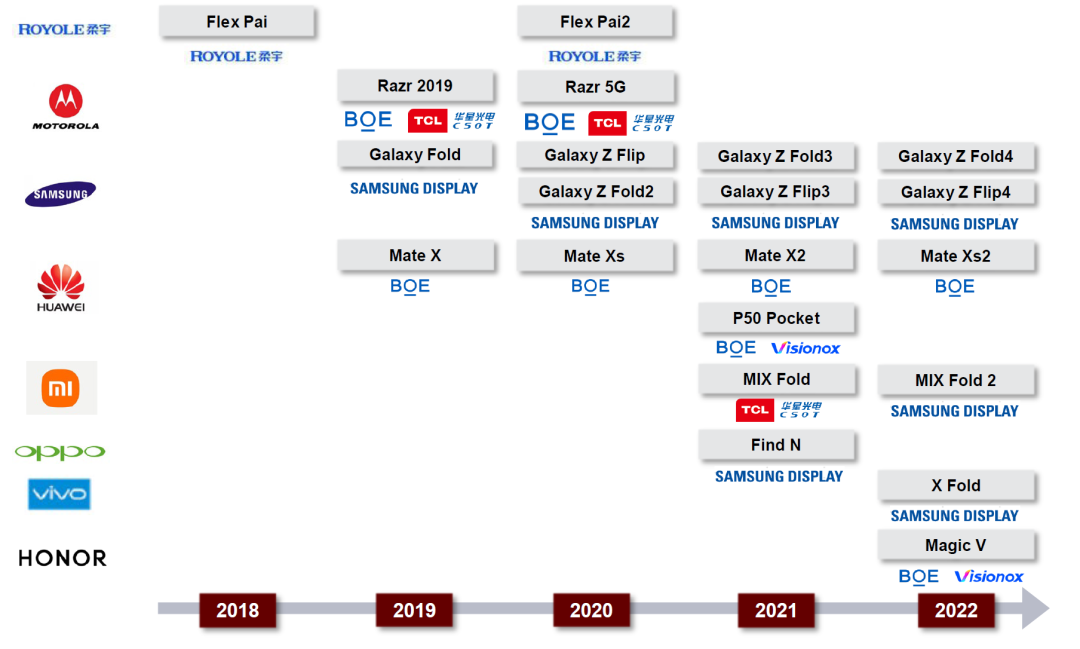

图表:主流品牌折叠屏手机屏幕面板供应商情况

资料来源:OLEDindustry,中金公司研究部

铰链:结构、工艺与材质创新并行,组装环节国产替代可期

结构:水滴型符合轻量化趋势。铰链结构决定了手机的闭合和厚度,影响机身折痕和轻薄程度。目前折叠屏铰链主要分为水滴型和U型,前者弯折半径更大,屏幕折叠时更自然,折痕更浅,能够有效减少屏幕磨损,提高耐用性。同时,水滴型铰链允许机身有更大的空间填充元件,或反过来让机体更加纤薄。我们认为,水滴型铰链能够较好解决折叠屏手机的折痕问题和轻薄化问题,是当前受到广泛认可的设计方案。

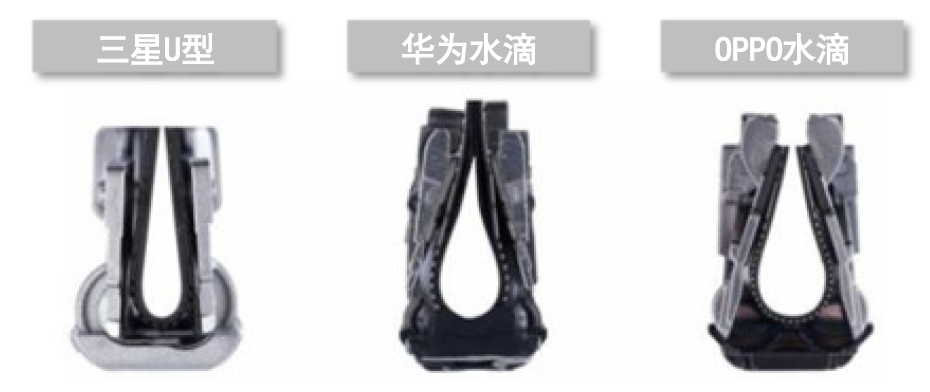

图表:手机厂商铰链结构对比

资料来源:CINNO,中金公司研究部

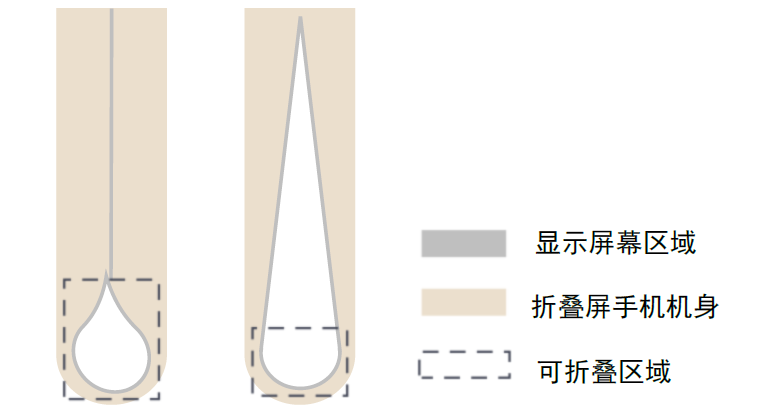

图表:水滴型面板与直接折叠型面板对比

资料来源:Omdia,中金公司研究部

材质与工艺:MIM+液态金属+碳纤维复合结构提升使用感受。铰链要兼顾轻薄性、可靠性和用户持握感,因此设计方案十分复杂,由多种材料和工艺集合而成。材料端,高性能的合金和碳纤维材质是手机大厂的首选。工艺端,MIM(金属注射成型)结构件应用较为广泛,液态金属成型工艺亦获得关注。我们预计,在铰链轻量化的趋势下,铰链材质进步仍有较大空间,未来或有望逐渐向MIM+高强碳纤维+其他材料组成的复合型解决方案方向进化。

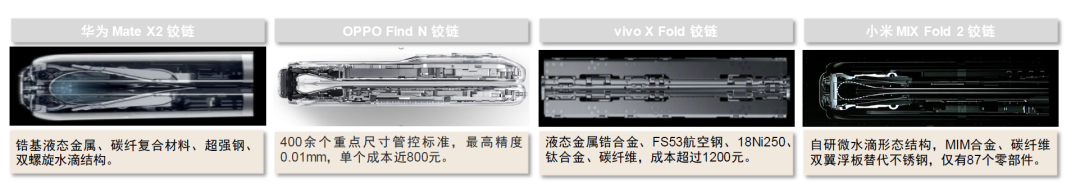

图表:折叠屏铰链零部件多且密度要求高

资料来源:各公司官网,中金公司研究部

国产厂商主要集中于零部件加工环节,组装环节国产化刚刚起步。由于铰链空间有限,零件数量多且精度高,组装工艺的难度和价值量更大。目前,精研科技、福蓉科技等本土企业以提供基础零件以及加工为主,经美国安费诺和中国台湾奇鋐等非大陆厂商组装后再进入三星、华为、OPPO、vivo等手机厂商供应体系。同时,以精研科技为代表的国产企业正逐渐向下游组装环节延伸,业务价值量得到进一步提升。我们认为,在国产手机厂商和国产零部件厂商的共同推动下,组装环节有望实现本土化突破。

图表:铰链产业链

资料来源:精研科技公司公告,福蓉科技公司公告,中金公司研究部

折叠屏产业链的投资机会

正如我们在上一篇折叠屏行业报告中介绍,我们认为,相较传统手机而言,折叠屏手机的投资机会将在于折叠屏整机品牌商;新增核心零部件如柔性屏、铰链供应商;以及屏幕形态改变带来的其他环节的价值量提升。

图表:折叠屏手机产业链相关公司(柔性屏&铰链为主)

资料来源:Wind,中金公司研究部
