今天，分享一篇基于通嘉科技 LD6620, LD5763C1与LD8526 的USB PD3.0协议NB电源适配器方案，希望以下基于通嘉科技 LD6620, LD5763C1与LD8526 的USB PD3.0协议NB电源适配器方案的内容对您有用。
无论在家中、办公室或在外奔波，这款LD 65W 标准 AC 整流器 (USB Type-C) 电源整流器都能快速又高效地为装置充电。这款电源整流器与支援 USB-C 的各家笔记型电脑和平板电脑相容。 智能电压：其 PD 技术会自动侦测及传送 5V/3A、9V/3A、15V/3A 或 20V/3.25A 经过测试且可靠。针对此一方案， 在底下列出LD专案IC
本文引用地址：
Primary Side
LD5763C1 是采用SOP-8封装的内置green mode PWM IC，具有Brown in/out功能。 减少了元件数量，电路空间，并降低了电源应用的总体材料成本。
LD5763C1 具有高压启动，green mode节能操作以及内部斜率补偿，软启动功能，以最大程度地降低功率损耗并增强系统性能。
LD5763C1 具有完整的保护功能，例如OPP（过功率保护），OVP（过电压保护），快速OSCP（输出短路保护）和欠压保护功能，可防止电路在异常情况下损坏。
LD5763C1 具有频率交换和软驱动功能，以降低噪声并改善EMI。
Secondary Side
LD8526是次级侧同步整流（SR）驱动器IC。 适用于CCM，DCM和QR模式下的反激式低端和高端同步整流。 对于正向续流整流应用，LD8526可用于CCM和DCM操作。
在轻载条件下，LD8526将进入green模式，以通过停止SR MOSFET驱动功能来降低工作电流。
LD8526可以通过低输出电压或高端整流应用产生自己的电源电压来为电池充电。
PD IC control
LD6620是次级侧的USB Power Delivery（USB PD）Type-C控制器，可实现高效，纤薄的离线式AC-DC设计。
嵌入式8位MCU可以处理PD协议，策略引擎和设备策略管理器，并具有用于USB PD通信或其他专有协议（例如QC2.0 / QC3.0，QFN）的内置双相标记编码（BMC） -16，仅限SOP-16和SOP-14）。为了最大限度地减少外部组件，该器件集成了分流调节器，电压和电流监控器以及阻塞N-MOSFET的控制电路。
内置稳压器可为MCU和外设提供1.8V的电压，以3至20V的单电源供电。

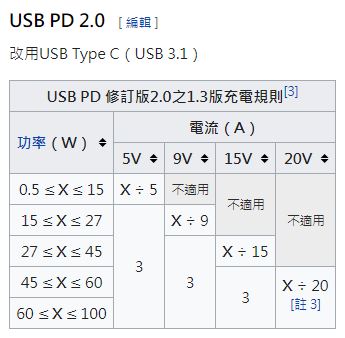

QC 1.0~3.0
QC 4.0, QC4.0+
DoE Level VI VS CoC Tier2 效率表
115Vac效率如下表
230Vac效率如下表
►场景应用图
►产品实体图
►展示板照片
►方案方块图
►线路图
►核心技术优势
采用一整套通嘉IC，可避免使用它牌厂商所造成线路干扰、匹配等问题。
LD5763C1：
· 高压（700V）启动电路。
· 内置X-Cap放电
· VCC上的OVP（过压保护） · OCP / OPP / OSCP保护
· 智能稳定系统
· 高效USB-PD应用 · 调整 CS_OTP（过热保护） · LPS保护
LD8526：
· 适用于CCM，DCM和QR（谷值锁定）模式下的低侧和高端反激同步整流。 · 适用于CCM和DCM中的正向续流整流。 · 自供电，可在低输出电压和/或高端整流的情况下，无需辅助绕组。 · 适用于具有峰值负载功能的初级侧（最大频率130kHz） · 适用于PD应用，输出电压范围为3V至21V，VCC范围为3V至6V。 · 可编程关断电平。 · 快速关闭总延迟为30ns。 · 200A超低绿色模式工作电流。 · Gate source/sink capability能力：0.5A / -3A
LD6620：协议支持：
· PD3.0，PD2.0，PPS，QC4.0 +，QC4.0，QC3.0，QC2.0 · 符合USB PD Type-C 嵌入式MCU（具有16KB MTP和1KB SRAM） · 12位ADC x 8通道 · CC和CV控制 · 快速放电输出电容器 · 内置关断调节器 · 可编程电缆补偿 · 工作电压范围：3V〜20V · 嵌入式峰值负载功能 · 外部阻塞N-MOSFET控制 · 支持待机节能模式 · 可编程过压保护（OVP） · 可编程欠压保护（UVP） · 可编程过压电流保护（OCP）
· 过温保护（OTP）
►方案规格
· 输入主电源范围：90Vdc ~ 264Vdc · PD3.0 mode 5V/3A, 9V/3A. 15V/3A, 20V/3.25A · PPSmode 3.3V/3A, 5V/3A, 9V/3A , 11V/3A · 效率：符合COC Tier2 · EMI符合EN55022 B级； EN55015
· 保护模式：过流保护、过压保护、低电压保护、过载保护、过温保护
