谷歌分享Argos定制转码芯片结构图 采用单卡双芯设计

时间:2021-04-27 16:46:57 | 来源:cnBeta

原标题:谷歌分享Argos定制转码芯片结构图 采用单卡双芯设计 来源:cnBeta.COM

对于月用户访问量超过 20 亿、每分钟新增大约 500 小时视频内容的 YouTube 来说,谷歌的数据中心基础架构也承受着巨大的压力。考虑到常规硬件以不足以处理所有内容,这家科技巨头已于上周介绍了新开发的 ASIC 定制芯片。得益于对更高压缩效率的 AV1 视频编解码的支持,Argos 能够带来 20~33 倍的效能优势。

ArgosVCUArgosVCU

上周,我们已知晓采用 PCIe x16 接口和 8-pin 辅助供电设计的 VCU 计算卡的外形。今天,谷歌又分享了 Argos 定制芯片的更多细节。

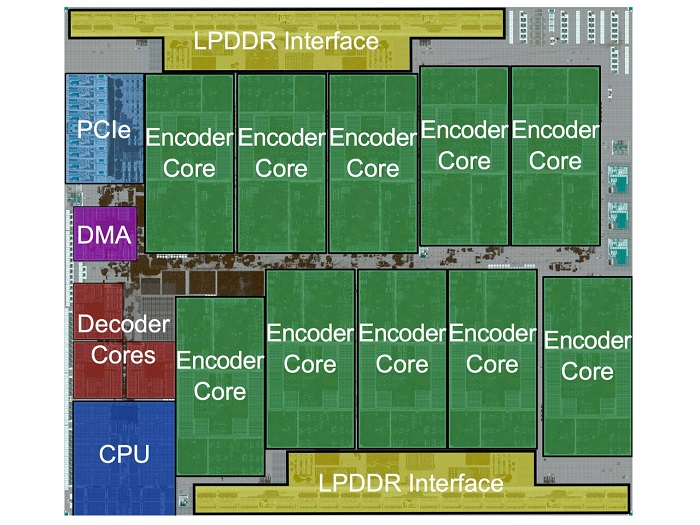

可知除了常规的 IO 和内存控制器外,采用双芯设计的 Argos 还有一枚 CPU 来控制芯片中的数据流。

如图所示,芯片中最大的亮点,莫过于十核的编码核心(Encoder Core)。参数方面,每个内核能够实时开展 2160p @ 60fps 的数据处理。

正如 Google 所述,所有这些都是基于现有的 IP 来实现的。感兴趣的朋友,可参阅 YouTube 官方博客和详细的技术白皮书。
