致力于亚太地区市场的领先半导体元器件分销商---大联大控股近日宣布，其旗下友尚推出基于晶视智能（CVITEK）CV1821芯片和晶相光电（SOI）JX-K06图像传感器的网络摄像机（IPC）方案。
本文引用地址：
图示1-大联大友尚基于CVITEK和SOI产品的IPC方案的展示板图近年来，消费电子、物联网、工业互联网、智能家居、智慧城市的发展，推动了智能监控技术的革新，也驱动了IPC（网络摄像机）的需求。相比于传统摄像机，IPC不仅能够提供更高清晰度的视频效果，还具有网络输出接口，可直接将摄像机接入本地局域网。这些特性使其在联网监控与附加值功能上有着绝对的优势。
基于IPC需求快速增长的趋势，大联大友尚基于CVITEKCV1821芯片和SOIJX-K06CMOS传感器推出了IPC方案，支持2560×1440分辨率、帧率为25fps。作为4M的监控摄像头方案，其通过ISP图像调校技术，提升成像质量与色彩真实度，并通过图像传感器和后期处理，实现更强的感光能力与更少噪点。

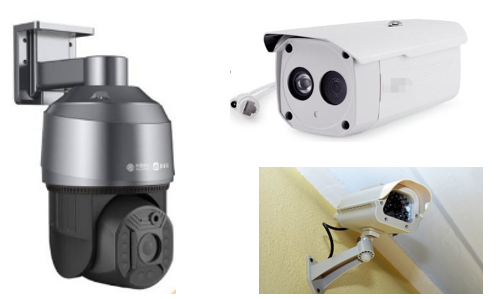

图示2-大联大友尚基于CVITEK和SOI产品的IPC方案的场景应用图本方案在主控方面，选择了CVITEK旗下的CV1821。晶视智能（CVITEK）是一家开放式人工智能芯片研发商，专注于视频监控及边缘计算技术研发，拥有自主研发的AI TPU运算核心及SoC芯片整合技术。此次采用的CV1821是面向边缘智能监控IP摄像机、本地端人脸识别考勤机、智能家居等领域推出的高性能、低功耗芯片。其集成了H.264/H.265视频压缩编解码器和ISP，支持HDR宽动态、3D降噪、除雾、镜头畸变校正等多种图像增强和矫正算法，可为客户提供专业级的视频图像质量。
此外，CV1821也搭载了自研TPU，在INT8运算下，可提供约0.5TOPS算力。独特的TPU调度引擎能有效地为张量处理器核心提供极高的带宽数据流；并为用户提供了强大的深度学习模型编译器和Linux软件SDK开发包，支持主流的深度学习框架，比如Caffe、Pytorch、ONNX、MXNet和TensorFlow（Lite）等。
在图像传感器的选择上，本方案选用了SOI旗下的JX-K06 CMOS图像传感器。晶相光电（SOI）成立于2004年5月，致力于CMOSImageSensor的开发与销售。JX-K06传感器采用SOI公司的2.1um像素技术设计制造。它可以在HDR模式下以30fps和15fps的速度传输2K分辨率的图像。在设计上，JX-K06由2568×1448有源像素传感器（APS）阵列和片上10位ADC、可编程增益控制（PGA）和相关双采样（CDS）组成，以显著降低固定模式噪声（FPN）。该传感器还支持符合行业标准的DVP并行和MIPI CSI-2双数据通道串行接口。外部主机控制器可以通过标准串行接口访问该设备。
图示3-大联大友尚基于CVITEK和SOI产品的IPC方案的方块图凭借出色的性能，本方案无论在室内或是室外场景都可以提供高清晰度的图像信息，有助于高清网络摄像机的推广与普及。
核心技术优势：
● 主控芯片CV1821：
■ 集成H.264/H.265视频压缩编解码器和ISP；
■ 具有自研TPU运算核心，支持主流神经网络框架：Caffe，TensorFlow，TensorFlow Lite，Pytorch，ONNX和MXNet；
■ 支持HDR宽动态、3D降噪、除雾、镜头畸变校正等多种图像增强和矫正算法；
■ 适用于边缘智能监控IP摄像机、本地端人脸识别考勤机、智能家居等产品领域。
● 图像传感器JX-K06：
■ SOI公司2.1um像素技术设计制造；
■ HDR模式下以30fps和15fps的速度传输2K分辨率的图像；
■ 具有许多标准可编程和自动功能；
■ 外部主机控制器可以通过标准串行接口访问设备；
■ 可用于晶圆级封装CSP。
方案规格：
● 主控芯片CV1821规格：
■ 单核ARM [email protected]；
■ 图像视频90、180、270度旋转、Mirror、Flip；
■ MiPi接口；
■ 9mm×9mm QFN封装；
■ 集成POR、ADC、I2C、SPI、UART、PWM、SDIO 3.0、USB 2.0 Host/Device；
■ 内置DRAM。
● 图像传感器JX-K06规格：
■ 4.0MP CMOS图像传感器；
■ 分辨率：2560×1440；
■ 10-bit RAW RGB；
■ DVP并行和MIPI CSI-2双数据通道串行接口。
