原标题：英特尔32核Ice Lake-SP志强铂金8352S/8352Y基准测试曝光 来源：cnBeta.COM
WCCFTech 报道称，SiSoftware Sandra 数据库刚刚泄露了第三代 Ice Lake-SP 志强 CPU 的基准测试成绩。本次曝光的 SKU 为 32 核心的志强铂金 8352S / 8352Y 处理器，可知其性能较上一代产品有所提升，并且接近于竞争对手 AMD 家的二代霄龙 Rome 处理器。
（图via WCCFTech）知名爆料人 Momomo_US，刚刚在 Twitter 上分享了两款英特尔 Ice Lake-SP 志强 CPU 的 SiSoftware 基准测试成绩。
尽管此前已有爆料分享了该系列 CPU 的初步规格，但基准测试列表还是提供了有关时钟频率的更多详细信息。
从规格来看，志强铂金 8352S / 8352Y 就是一个模子刻出来的。两者都具有 32 核心 / 64 线程，拥有 40MB L2 + 48MB L3 缓存，内存控制器（IMC）为 2400 MHz 。
-S / -Y 尾缀的最大不同，在于志强铂金 8352S 最多支持四路配置，而志强铂金 8352Y 仅支持双路配置，不过两者的热设计功耗（TDP）都为 205W 。

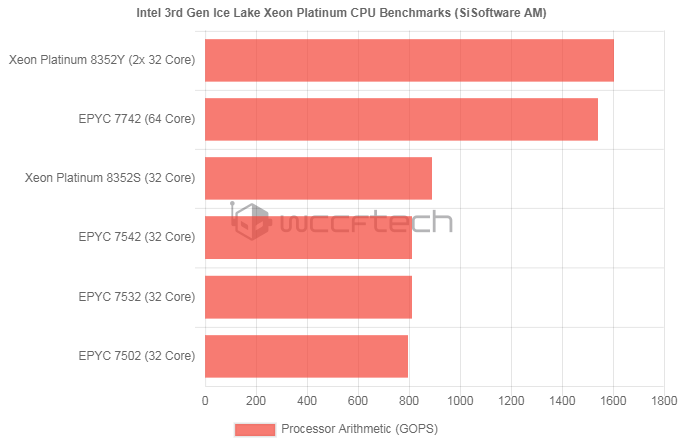

志强铂金 8352S SKU 在处理器算术测试项目中的得分为 813.40 GOPS，多媒体测试成绩为 3564.27 Mpix / s 。
参考双路服务器配置，志强铂金 8352Y 在算术测试项目中的得分为 1604.36 GOPS，几乎完美实现了两倍的性能缩放。
为作比较，我们参考了来自同一基准测试数据库的其它服务器 / 工作站处理器的平均得分，可知它与同为 32 核心的 AMD 霄龙 7532 处理器成绩相当。
不过主频更高的霄龙 7542 衍生版本、以及英特尔自家的志强铂金 8358（基础频率 2.65GHz），优势也更加明显一些。
多媒体测试项目中，志强轻取基于 Zen 2 架构的 32 核线程撕裂者 3970X 处理器，领先幅度在 4% 左右。
双路配置下，其核心数也翻倍，因此 WCCFTech 将之与 64 核的 AMD 霄龙 Rome 7742 处理器进行了比较，可知领先幅度亦在 4% 左右。
在搬出 64 核心的线程撕裂者 3990X 之后，志强 Ice Lake CPU 的表现也可圈可点。
至于 AMD Zen 3 霄龙 SKU / 缝缝补补又三年的英特尔 Ice Lake-SP 处理器能有怎样的市场表现，仍有待时间去检验。
